| 브랜드 이름: | XHS/Customize |
| 모델 번호: | 사용자 정의 |
| 모크: | 10 |
| 가격: | 50-100USD |
| 지불 조건: | ,티/티 |
| 공급 능력: | 10000-100000PCD/주 |

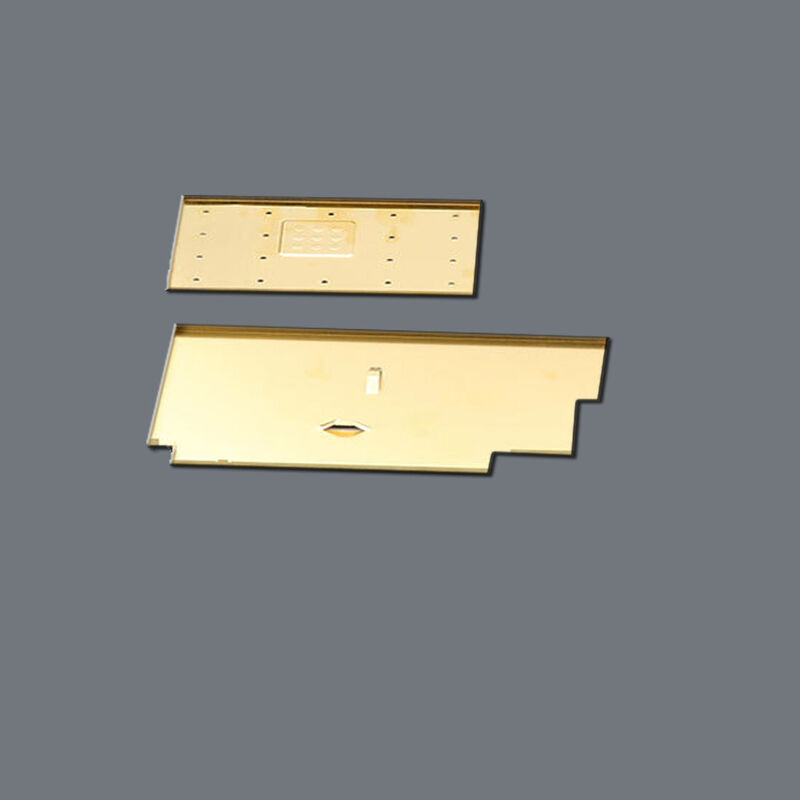

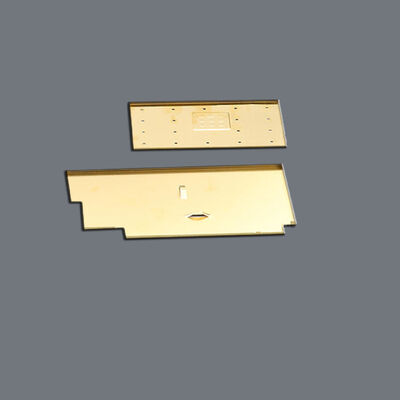

미국 전자 산업을 위한 화학 금속 에칭 EMI 쉴딩
EMI 쉴딩 개요
Xinhaisen Technology는 첨단 화학 에칭 공정을 통해 고정밀 금속 EMI(전자기 간섭) 쉴딩 부품 제조를 전문으로 합니다. 당사의 쉴드는 전자기 방사를 효과적으로 차단하거나 억제하도록 설계되어 다양한 산업 분야에서 민감한 전자 장치의 최적 성능과 규정 준수를 보장합니다.
제조 공정
당사의 EMI 쉴딩 부품은 최첨단 광화학 에칭을 사용하여 생산됩니다. 이 감산 제조 공정은 다음을 포함합니다.
세척: 금속 시트를 철저히 세척합니다.
라미네이션: 포토레지스트 필름을 적용합니다.
노출: 쉴드 패턴을 정의하는 정밀 포토툴을 통한 UV 노출.
현상: 에칭 패턴을 드러내기 위해 노출되지 않은 레지스트를 제거합니다.
에칭: 최종 쉴드 형상을 형성하기 위한 정밀 화학 에칭.
스트리핑 및 마감: 남은 레지스트를 제거하고 최종 마감 처리(예: 도금, 패시베이션)를 적용합니다.
EMI 쉴딩 특징
고정밀 및 복잡성: 스트레스나 버 없이 복잡한 형상, 미세한 통풍구 및 작은 구멍을 구현합니다.
재료 다양성: 다양한 쉴딩 합금(예: 스테인리스강, 구리, 베릴륨 구리, 니켈 실버)과 호환됩니다.
경량 및 얇은 벽: 중량을 크게 추가하지 않고 현대 소형 전자 제품에 이상적입니다.
툴링 유연성: 저렴하고 빠른 포토툴 변경으로 신속한 프로토타입 제작 및 설계 반복이 가능합니다.
우수한 일관성: 균일한 에칭은 대량 생산에서 안정적인 쉴딩 성능을 보장합니다.
EMI 쉴딩 사양
| 매개변수 | 사양 |
| 재료 두께 | 0.02mm - 1.5mm |
| 공차(표준) | ±0.01mm (더 좁은 공차 가능) |
| 최소 구멍 크기 | 0.03mm |
| 최소 선 폭 | 0.015mm |
| 재료 | 스테인리스강(SS304, SS316), 구리 등 |
EMI 쉴딩 적용 분야
소비자 전자 제품: 스마트폰, 태블릿, 웨어러블 및 IoT 장치용 쉴딩.
통신: 기지국, 라우터 및 RF 모듈용 부품.
의료 기기: 영상 장비, 모니터 및 휴대용 진단 장치용 쉴딩.
자동차 전자 제품: ADAS 센서, 인포테인먼트 시스템 및 제어 장치용 EMI 보호.
항공 우주 및 방위: 항공 전자 공학, 항법 및 통신 시스템에 필수적인 쉴딩.
당사의 장점
속도 및 민첩성: 자재 조달에서 생산까지의 탁월한 신속한 대응으로 긴급 및 대량 주문에 이상적입니다.
정밀 전문성: 효과적인 EMI 쉴딩에 필수적인 매우 미세한 기능과 엄격한 공차를 생산하는 능력.
다양한 재료 경험: 특정 전도성, 자기 및 기계적 요구 사항을 충족하기 위해 다양한 금속을 에칭하는 데 입증된 전문 지식.
원스톱 솔루션: 설계 검토 및 프로토타입 제작부터 최종 마감 및 도금까지의 풀 서비스 지원.
품질 평판: 고품질, 일관된 출력 및 안정적인 납품으로 고객에게 인정받고 있습니다.
FAQ
Q: 에칭된 EMI 쉴드가 스탬핑된 쉴드보다 갖는 주요 장점은 무엇입니까?
A: 에칭된 쉴드는 버가 없고 스트레스가 없으며, 더 복잡하고 미세한 설계를 허용하며, 툴링 비용이 훨씬 저렴하고 프로토타입 제작 시간이 빠릅니다.
Q: 스프링 핑거 쉴딩에 베릴륨 구리를 사용할 수 있습니까?
A: 예, 효과적인 전도성 개스킷 및 스프링 접점을 만들기 위해 베릴륨 구리 및 기타 합금을 에칭하는 광범위한 경험을 가지고 있습니다.
Q: 견적을 받으려면 어떤 정보가 필요합니까?
A: 도면(DXF, DWG, Gerber), 재료 유형/사양, 두께, 필요한 도금/마감 및 연간 사용량 추정치를 제공하십시오.
Q: 최소 주문 수량(MOQ)은 얼마입니까?
A: 유연합니다. 저 MOQ 프로토타입 제작을 지원하고 대량 생산으로 원활하게 전환합니다.
Q: 쉴딩 효과를 어떻게 보장합니까?
A: 당사의 공정은 감쇠에 중요한 정밀한 구멍 크기와 패턴을 보장합니다. 또한 목표 쉴딩 요구 사항을 충족하기 위해 설계 및 재료 선택에 대한 조언을 제공할 수 있습니다.
언제든지 문의해 주세요!
