제품 세부 정보

Created with Pixso. Created with Pixso. 상품 Created with Pixso.
스탬핑 처리
Created with Pixso.

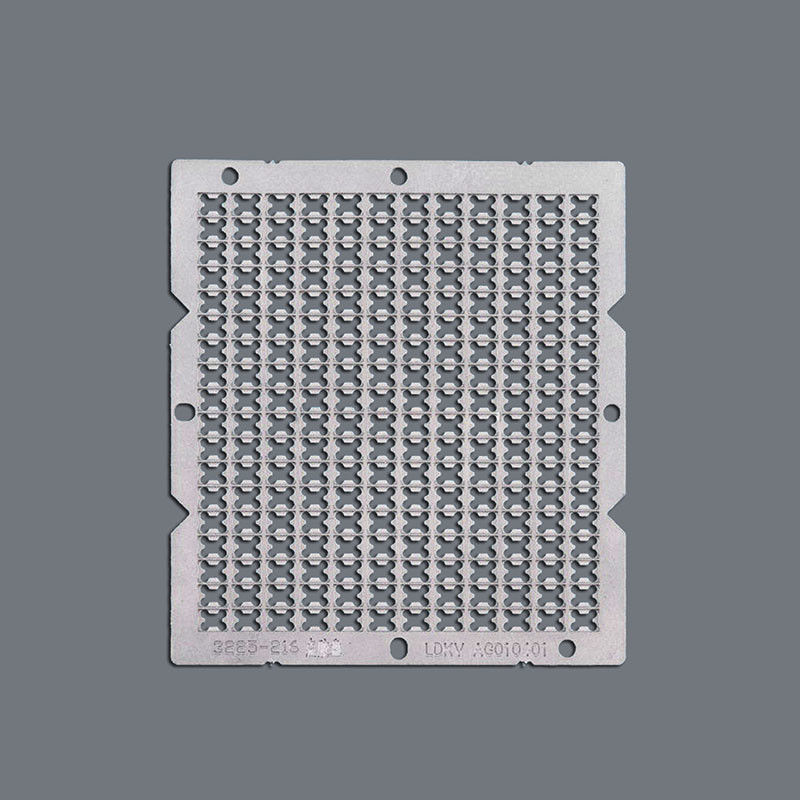

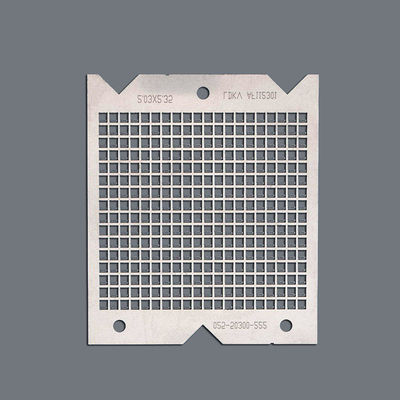

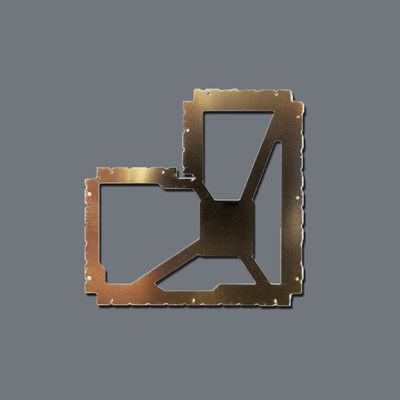

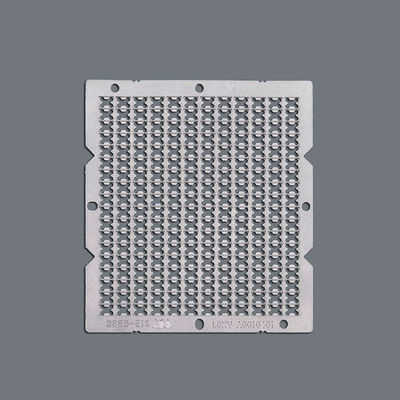

고 정밀 스탬핑 처리 전자 부품을위한 EMI 보호

고 정밀 스탬핑 처리 전자 부품을위한 EMI 보호

브랜드 이름: XHS/ Customized
모델 번호: 관습
모크: 10
가격: 50-100USD
지불 조건: T/T
공급 능력: 주당 10000-100000pcs
자세한 정보
원래 장소:
중국
인증:
ISO 9001, ISO 14001
재료:
스테인레스는 단단하게 하거나, 특화했습니다
두께:
0.02mm -1.5mm
용인성:
+/- 0.005mm
생산 과정:
사진 화학 에칭, 도금, 스탬핑, 레이저 절단
포장 세부 사항:
PE 봉지 및 카튼 / 맞춤형
공급 능력:
주당 10000-100000pcs
강조하다:

고 정밀 스탬핑 처리

,

00.005mm 용량 스탬핑 처리

,

전자 부품 보호 PCB

제품 설명

고 정밀 스탬핑 전자 부품의 EMI 보호 장치

스탬핑 EMI 방패에 대한 간략한 소개:

우리의고 정밀 스탬핑 EMI 보호민감한 전자 부품을 전자기 간섭 (EMI) 으로부터 보호하기 위해 전문적으로 설계되었습니다. 첨단 스탬핑 기술을 사용하여 제조되었습니다.이 방패는 일관성 있는 성능과 정밀한 적합성을 보장합니다., 현대 전자 장치에 적합합니다. 그 중에서도 컴팩트 디자인과 신뢰성이 중요합니다.



사양스탬핑 EMI 방패:

재료 옵션: 스테인리스 스틸, 니켈 은, 구리 합금
두께 범위: 00.1mm ∼ 1.0mm
보호기 종류: 1개통, 2개통 (뚜?? 과 프레임), 환기장 또는 단장

표면 마감:

진, 니켈, 은 (선택)
내성이: ±0.02mm

생산 방법:

고속 스탬핑 및 폼핑





특징스탬핑 EMI 방패:

  • 높은 보호 효과:신호의 무결성을 유지하기 위해 원치 않는 EMI/RFI 잡음을 차단합니다.

  • 정밀 스탬핑 기술:단단한 허용량과 안정적인 성능을 위해 일관된 모양을 달성합니다.

  • 커스터마이징 가능한 모양과 크기:다양한 애플리케이션에 맞게 일부분과 두 조각 디자인을 지원합니다.

  • 내구성 있는 재료:스테인리스 스틸, 구리 또는 니켈 합금으로 만들어져 오래도록 보호합니다.

  • RoHS 및 REACH 준수:환경 친화적이고 전세계적으로 사용하기에 안전합니다.



신청서스탬핑 EMI 방패:

  • 소비자 전자제품 (스마트폰, 태블릿, 웨어러블)

  • 전기통신 장비

  • 자동차용 전자 제어 장치 (ECU)

  • 산업 자동화 및 로봇

  • 의료기기

  • 사물인터넷 및 무선 모듈

  • 흡연 감지기와 스마트 홈 시스템



어떻게 EMI 쉴드를 스탬핑합니까?

EMI 방패를 스탬핑하는 것은 정밀 도형으로 장착 된 고속 스탬핑 기계에 얇은 금속 장을 공급하는 것을 포함한다. 프로세스는 다음을 포함한다.

  1. 텅 비어✅ 기본 방패 모양을 잘라내는 것

  2. 형성필요 에 따라 벽, 환기구, 잠금 탭 을 만드는 것

  3. 정비 및 깎아 깎는✅ 얇은 가공을 위해 지나친 가장자리를 제거

  4. 플래팅 (선택)● 전도성 향상 및 부식 저항성
    이 방법 은 엄격 한 관용, 최소한의 폐기물, 그리고 높은 반복성 을 가진 대량 생산 을 보장 합니다.

고 정밀 스탬핑 처리 전자 부품을위한 EMI 보호 0

스탬핑 의 유익:

  • 대용량 에 대한 비용 효율성

  • 고품질 의 일관성

  • 빠른 처리 시간

  • 복잡 한 디자인 을 지원 한다

  • 물질 폐기물 감소

  • 우수한 확장성

고 정밀 스탬핑 처리 전자 부품을위한 EMI 보호 1

어떻게 우리의 맞춤식 연소 탐지망?

관습을 개발하려고연소 탐지기에 대한 EMI 보호망우리는 개념에서 생산에 대한 완전한 지원을 제공합니다:

  1. 그림 또는 아이디어 를 보내십시오우리의 엔지니어는 설계 최적화에 도움을 줄 수 있습니다

  2. 재료 선택 지침성능과 비용에 맞는 금속을 선택하는 데 도움을 줍니다

  3. 프로토타입 제작 및 샘플테스트와 검증을 위해 빠른 샘플을 얻으십시오.

  4. 대량 생산신뢰성 있는 품질 관리 및 대량 판매에 대한 경쟁력 있는 가격

  5. 세계 항해전 세계 신속하고 안전한 배송

오늘 연락해 주세요.EMI 보호 솔루션을 사용자 정의합니다.그리고 자신감 있게 기기를 보호하세요.
