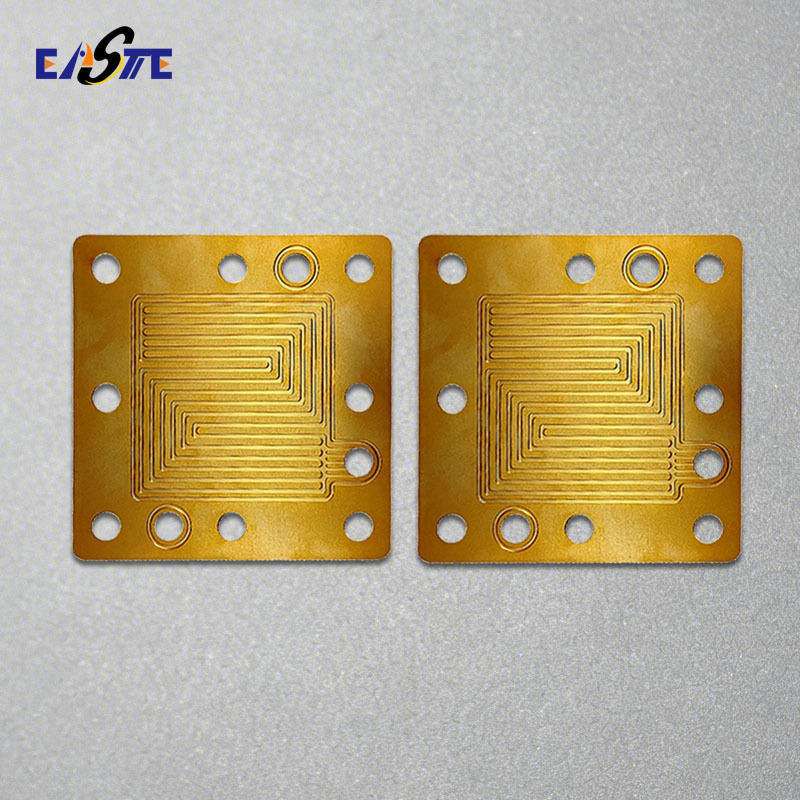

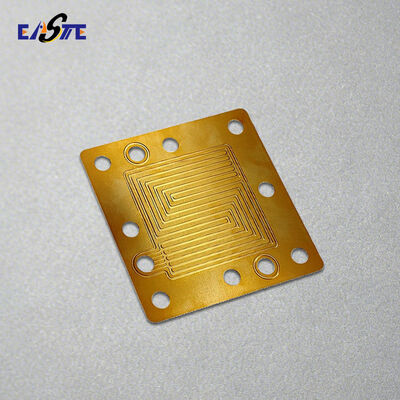

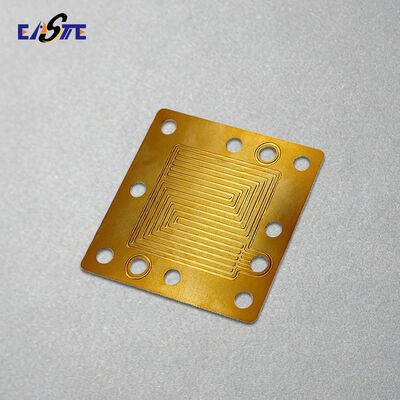

독일 구리 에칭 마이크로 채널 연료 전지 양극판 제조업체

양극성 판 은 무엇 입니까?

양극판은 수소 연료전지 시스템의 핵심 부품 중 하나입니다. 그들은 전기 전류 수집, 반응 가스 균일 분배,그리고 연료전지 스택 내에서 효율적인 열과 물 관리.

주요 구조 및 기능적 요소로서 양극판은 연료전지의 전반적인 효율성, 내구성 및 운영 안정성에 직접 영향을 미칩니다.그들은 자동차 연료전지와 같은 응용 분야에서 널리 사용됩니다., 정지 전력 시스템, 항공 우주 기술, 휴대용 에너지 장치.

고성능의 양극판은 정밀한 설계와 적절한 재료, 그리고 첨단 제조 과정을 필요로 합니다.수소 에너지 기술의 지속적인 개발과 상용화에 중요한 요소로 만드는 것.

새겨진 금속 양극판 의 장점

• 높은 전도성효율적인 전력 출력 및 열 분산

• 극 얇은 디자인콤팩트한 스택과 더 높은 전력 밀도를 가능하게 합니다.

• 견고하고 내구성, 진동, 압력 및 열 순환에 저항합니다.

• 정밀 제조 된 흐름 채널최적의 가스 및 물 관리

• 대량 생산을 위한 확장성, 자동차 및 에너지 시스템에 이상적입니다

에치드 된 금속 양극판의 적용

1. PEMFC 대량 생산
2. PEM/AEM 전해질
3. 고온 연료전지
4. 가벼운 디자인
5. 연구 개발 및 실험

우리 가 생산 하는 양극판 의 재료 는 무엇 입니까?

스테인리스 스틸 (316 / 316L)

티타늄 및 티타늄 합금 (Gr1,Gr2,Gr5)

니켈 (Ni200 / Ni201) 및 니켈 합금 (인코넬, 하스텔로이)

구리 및 구리 합금

알루미늄 및 알루미늄 합금 (1060,30035052)

양극판 을 위한 광화학적 발사 과정

1재료 선택 및 표면 준비

316L 스테인리스 스틸, 티타늄, 니켈 또는 니켈 기반 합금과 같은 얇은 금속 판은 부식 저항성, 전도성 및 응용 요구 사항에 따라 선택됩니다.재료는 최적의 광 저항 접착과 균일한 에칭을 보장하기 위해 철저하게 탈 기름화되고 화학적으로 청소됩니다..

2광 저항 코팅

빛에 민감한 광 저항은 레이미네이션 또는 스핀 코팅을 사용하여 금속 판의 한쪽 또는 두 쪽에 균일하게 적용됩니다.코팅 된 시트는 일정 저항 두께를 달성하기 위해 제어 조건 하에서 건조.

3자외선 노출 및 패턴 전송

설계된 흐름 필드 기하학을 포함하는 고해상도 사진 마스크가 금속 판과 정확하게 정렬됩니다. 자외선 노출은 흐름 채널 패턴을 광 저항체로 옮깁니다.표기할 부위를 정의하는 것.

4개발

노출된 후, 시트는 노출된 (또는 저항 유형에 따라 노출되지 않은) 광 저항을 제거하는 개발 과정을 거칩니다.정밀한 저항 패턴을 남겨두고 비석 조각 부위를 보호합니다..

5화학적 발각

패턴이 된 금속은 제어 된 화학적 발각 시스템을 통과하여 노출 된 영역은 적절한 발각제를 사용하여 선택적으로 녹입니다. 온도,농도, 스프레이 압력, 그리고 시간은 정확한 채널 깊이, 너비, 그리고 프로필을 달성하기 위해 엄격하게 제어됩니다.

6벗기고 청소 하는 것 을 거부 하라

원하는 진열 깊이가 도달되면, 나머지 광 저항은 제거되고, 양극판은 화학적 잔해를 제거하기 위해 철저히 청소됩니다.부드럽고 오염이 없는 표면을 보장합니다..

72차 과정 (선택)

설계 요구 사항에 따라 다음을 포함하여 추가 프로세스를 적용할 수 있습니다.

• 복합 흐름 필드용 양면 에칭

• 판을 쌓기 위한 확산 결합 또는 레이저 용접

• 금장, 탄소 코팅 또는 전도성 항성 경화 코팅과 같은 표면 처리

8검사 및 품질 관리

최종 검사에는 차원 측정, 흐름 통로의 일관성 검사, 평면성 검사,고객 사양 및 연료전지 성능 요구 사항에 대한 준수.

이 정밀, 비 기계적 프로세스는고해상도 마이크로 흐름 채널, 우수한 반복성, 스트레스 없는 제조, 연료전지 및 전해질 장치의 첨단 금속 양극판에 이상적인 광 화학적 에칭을 만듭니다.

왜 우리 를 선택 합니까?

• 정밀 사진 화학 에치복잡한, 부러가 없는 양극판 흐름 필드

• 여러 금속 옵션스테인리스 스틸, 티타늄, 니켈 및 특수 합금

• 극 얇고 고 정밀 제조콤팩트 스택 및 높은 전력 밀도

• 급속한 프로토타입 제작과 대량 생산유연하고 완전히 맞춤형 솔루션으로

• 엄격 한 품질 관리일관성 있는 성능과 긴 서비스 수명을 보장

FAQ:

1.양극판 맞춤화 비용은 얼마일까요?

 - 가격은 재료, 두께, 크기 및 기타 요구 사항에 따라 달라질 것입니다, 저희에게 귀하의 세부 요구 사항을 보내지 마십시오, 우리는∙빨리 가격을 알려줄게

2어떻게 이중극판을 맞춤화할 수 있을까요?

 -- DXF, DWG, STP, PDF 및 다른 형식으로 우리에게 그림을 보내십시오, 우리는∙평가를 하고 가격을 제시해줄게

3어떻게 품질을 보장할 수 있을까요?

 --우리는대량 생산 전에 사전 생산 샘플을 가져옵니다., 그리고로이100%운송 전 최종 검사.

4.왜 다른 공급자로부터 구매하지 않고 우리로부터 구매해야 할까요?

 --신하이센은 고품질의, 유한 및 마이크로 크기의 사진 화학 에칭 금속 제품의 생산에 전문으로 설립되었습니다.우리의 70명의 전문 직원들은 연구와 개발에 특화되어 있습니다., 제조 및 마케팅 서비스

5.어떤 서비스를 제공할 수 있을까요?

 --납품 조건: FOB, CFR, CIF, EXW·

허용된 지불 통화:USD, EUR, JPY, CAD, AUD, HKD, CNY

허용된 지불 방식: T/T, Paypal, Western Union, 현금.

양극성 판을 맞춤화하고 싶나요?

아래에서 "우리에게 연락하십시오"를 클릭하여 Bipolar 판의 도면을 보내십시오. 우리는 DXF, DWG, STEP 등을 지원합니다. 형식.

또는 bella.xiang@xinhsen.com / WhatsApp: +86 18025476918에 직접 이메일을 보내십시오.
