| 브랜드 이름: | XHS/Customize |
| 모델 번호: | 사용자 정의 |
| 모크: | 10 |
| 가격: | 50-100USD |
| 지불 조건: | 티/티 |
| 공급 능력: | 10000-100000pcd / 주 |

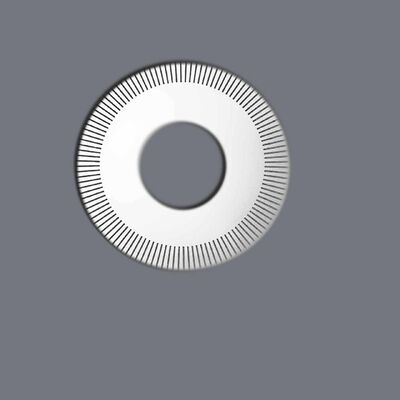

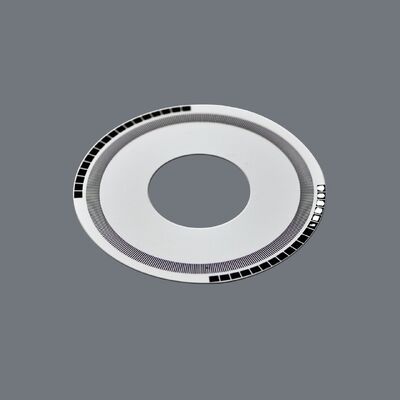

독일 시장에 대한 톱니없는 가장자리와 함께 우트라 얇은 에치 스테인리스 스틸 & 구리 인코더 디스크
에칭이란 무엇인가요?
금속 에칭은 물질을 제거하기 위해 통제된 화학 용액을 사용하는 정밀하고 빼는 제조 과정입니다.가벼운 금속에 스트레스 또는 열 변형을 유발하지 않고 복잡하고 헐없는 패턴을 만드는 것그것은 고 용도, 정밀하고 복잡한 기하학으로 평면 구성 요소를 생산하는 데 이상적입니다.
엔코더 디스크 개요
우리의 화학적으로 새겨진 인코더 디스크는 광학 및 자기 회전 인코더의 중요한 부품입니다. 회전 위치를 디지털 신호로 변환하는 데 사용됩니다.그들은 극히 정밀한 방사선 패턴 (선) 을 가지고 있습니다., 슬롯, 또는 창) 으로 고속 시스템에서 정확하고 신뢰할 수 있고 반복 가능한 모션 피드백을 보장합니다.
제조 과정
재료 준비:초평한 금속 기판의 선택 및 청소
광 저항성 라미네이션:균일한 빛에 민감한 층을 적용합니다.
사진 리토그래피:높은 정밀도의 자외선 노출은 디지털 도구에서 저항에 마스터 디스크 패턴을 전송합니다.
개발:노출된/ 노출되지 않은 저항을 제거하여 패턴을 드러냅니다.
에치:정밀한 화학적 발각은 수직 측면 벽으로 절대적인 패턴을 형성합니다.
벗기고 청소:잔류 저항을 제거하고 철저하게 청소합니다.
측정과 검사:고확대 광학 검사 및 중요한 차원 측정
엔코더 디스크 기능
초고속 정밀성:매우 얇은 선 너비와 정확한 신호 생성을 위해 긴 각/광선 관용을 달성합니다.
부러지 않고 스트레스를 받지 않습니다.기계적 접촉이 없으므로 부드러운 가장자리와 부분 변형이 없으므로 완벽한 평면성과 신호 무결성을 유지합니다.
복합 패턴 유연성:복잡한 방사선 코드, 사용자 지정 지표, 다중 트랙 디자인, 그리고 고가의 하드 툴 없이 독특한 부문 패턴을 쉽게 생산합니다.
빠른 프로토타입 제작:디지털 툴링은 빠른 디자인 반복과 기능성 프로토타입의 즉각적인 생산을 가능하게 합니다.
재료 다양성:스테인리스 스틸 (구속성), 청동, 특수 합금 등 다양한 금속으로 제공됩니다.
인코더 디스크 사양
| 매개 변수 | 사양 |
| 소재 | 스테인리스 스틸, 구리 등 |
| 두께 | 00.04mm 0.5mm |
| 용인성 | ±0.01mm (중심적인 차이는 더 좁을 수 있습니다) |
| 선택적 가공 | 흑산화물 (광적 인코더용), 접착, 비화 |
| 패턴 종류 | 방사선 선, 동심 원, 사용자 지정 코드 등 |
인코더 디스크 애플리케이션
산업 자동화:서보 모터, CNC 기계, 로봇 팔.
의료기기:영상 장비, 펌프, 외과 로봇
항공우주 및 국방:자이로스코프, 액추에이터, 내비게이션 시스템
광학 및 과학 기기:정밀 스테이지, 망원경, 분광기
소비자 전자제품:고급 프린터, 스캐너, 카메라
우리 의 장점
정밀 전문가:우리는 결함 없는, 높은 라인 카운트 디스크를 절대적인 정확도로 생산하는데 탁월합니다.
시장 진출 속도:하드 도구가 필요하지 않습니다. 설계에서 프로토타입으로 전체 생산에까지 빠른 전환.
비교할 수 없는 일관성:광화학 과정은 팩의 모든 디스크가 동일한 것을 보장하고, 안정적인 시스템 성능을 보장합니다.
통합 품질 관리:모든 단계에서의 엄격한 공정 검사로 디스크 품질이 보장됩니다.
증명된 파트너:모션 컨트롤의 정확성이 협상 불가능한 까다로운 산업에 신뢰받는 공급자입니다.
신하이센 을 선택 한 이유
정확성이 성능을 결정하는 인코더 디스크를 위해 신센을 선택하세요. 우리는 여러분의 정확한 디자인을 완벽한 기능적인 부품으로 변환합니다.우리의 에칭 기술은 미크론 수준의 정밀의 이상적인 조합을 제공합니다, 설계의 자유, 그리고 제조의 민첩성, 더 빨리 혁신하고 더 신뢰할 수 있는 모션 컨트롤 시스템을 구축할 수 있도록 합니다.
언제든 연락해 주세요!
