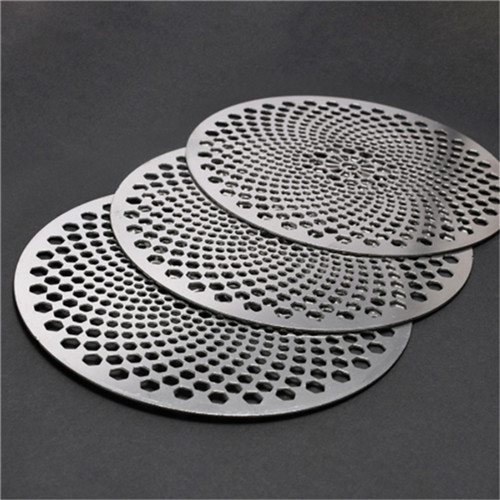

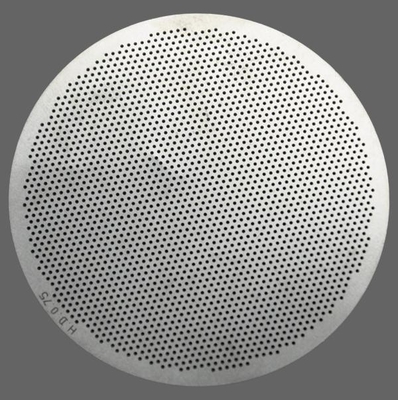

고정밀 알루미늄 에칭 필터 메쉬

/* 고정밀 알루미늄 에칭 필터 메쉬 */

사진 에칭(Photo etching)은 화학 에칭 또는 금속 에칭이라고도 하며, 매우 미세한 디테일로 복잡한 금속 부품을 생산하는 데 사용되는 고도로 정밀하고 엄격하게 제어되는 부식 공정입니다.

사진 에칭 공정은 스테핑, 펀칭, 레이저 및 워터젯 절단에 대한 비용 효율적인 대안을 제공하며, 스테인리스 스틸, 니켈 및 니켈 합금, 알루미늄, 구리 및 구리 합금, 티타늄과 같이 가공하기 어려운 금속을 포함하여 최대 1.5mm 두께의 얇은 게이지 금속에서 정밀 부품을 가공할 때 사용됩니다. 부품 무결성이 중요한 경우 사진 에칭은 금속 템퍼 및 자기 특성에 영향을 미치지 않으므로 종종 유일하게 적합한 금속 가공 기술입니다.

당사가 제조하는 제품은 전자, 개인 관리, 센서, 정밀 측정, 하드웨어, 반도체, 광학, 통신, 자동차 공학, 의료, 항공 우주, 석유 화학, 정밀 공학 산업 등에서 널리 사용됩니다.

1. 금형 또는 툴링 비용 절감
2. 고급 및 표준화된 워크샵 및 시설
3. 첨단 및 고정밀 제조 장비
4. ROHS 준수 및 친환경 제품
5. 전문 기술 전문가 및 관리 인력
6. 배송 전 100% 자체 검사

레이저 절단 또는 스탬핑이 아닌 사진 에칭을 사용합니다. 사진 에칭을 사용하면 스프링의 가장자리가 버 없이 매끄럽습니다. 스탬핑을 사용하면 금형 비용이 높고 얇은 제품이 쉽게 변형되지만 사진 에칭은 얇은 제품을 충분히 평평하게 유지합니다.

사진 마스크를 사용하여 노출 기계로 제품 패턴을 금속 재료에 복사합니다. 그런 다음 액체 약품으로 에칭합니다. 이러한 화학 공정으로 인해 왜곡 및 버가 발생하지 않으며 재료를 평평하게 유지할 수 있습니다. 최종 세척 공정 후 제품은 매우 깨끗해집니다.

하프 에칭재료의 앞면과 뒷면에 서로 다른 패턴을 노출하여 금속 재료의 한쪽 면을 에칭할 수 있습니다. 에칭 깊이는 재료 두께의 약 2/3입니다.

테이퍼 에칭재료의 앞면과 뒷면에서 서로 다른 크기를 에칭하여 테이퍼 구멍을 만들 수 있습니다. 테이퍼 모양을 조정할 수 있습니다.

버 및 왜곡 없음가공 또는 프레싱과 달리 에칭은 화학 액체로 금속 재료를 부식시키기 때문에 공정 중에 버 또는 왜곡이 발생하지 않습니다.

• 프로토타입에서 대량 생산까지당사의 생산 라인은 프로토타입 제작과 대량 생산을 모두 수행하여 광범위한 고객 요구 사항을 충족합니다.
• 브리지 에칭 없음제품에 브리지를 만들지 않고 에칭이 가능합니다. 브리지가 있을 수 없는 스프링 또는 복잡한 패턴에 적합합니다.
• 라인 재료 에칭브리지 에칭 기술을 사용하지 않음으로써 히터 또는 기타 제품에 대한 라인 재료를 에칭할 수도 있습니다. 또한 접착제를 열 없이 벗겨낼 수 있어 생산 효율성이 높습니다. 대형 또는 롤 재료도 사용할 수 있습니다. 자세한 내용은 문의하십시오.
• 대형 사이즈 가능당사 에칭 장비의 최대 크기는 1050*1750mm입니다.
• 에칭을 통한 고정밀 메쉬 또는 천공판금속 메쉬 제품 또는 천공 금속은 Nippon Filcon의 에칭 및 제직 기술로 생산할 수 있습니다. 소량 또는 대형 사이즈도 가능합니다.
• 긴급한 경우 짧은 리드 타임프로토타입의 짧은 리드 타임(2일)이 가능합니다. 자세한 내용은 문의하십시오(재료, 두께, 패턴 등).

• 스테인리스SUS304 SUS301 SUS316 SUS430 SUS631, 기타
• 구리무산소 구리, 인성 구리, 인청동, 황동, 베릴륨 구리, 리드 프레임용 기타 구리 재료
• 니켈 합금합금 42, 코바, 퍼멀로이, 니크롬, 인바 합금, 인코넬 합금, 기타
• 특수 금속몰리브덴, 알루미늄 합금, 티타늄 텅스텐 강, 금, 은, 기타
• 특수 재료유리, 클래드 재료, 유리 에폭시 보드(+금속 호일)
  고객이 제공한 재료도 에칭합니다.
  에칭에 적합한 재료인지 확인하려면 문의하십시오.

--- 폼이 있는 상자 또는 귀하의 요구 사항에 따라

포장 옵션

1. 시트 상태로 남겨둠
2. 분리됨
3. 벌크 포장
4. 폼 레이어 상자
5. PE, 상자

리드 프레임, 전극, 금속 마스크, 인코더, 슬릿, 스피커 메쉬, 번호판, 캐리어/지그, 인쇄용 메쉬, 그리드, 방전(OA 기계 부품), 디자인 플레이트, EMI 차폐 메쉬, 필름 히터, 연료 전지 또는 리튬 이온 충전식 배터리 부품.
