| 브랜드 이름: | XHS/ Customized |
| 모델 번호: | 관습 |
| 모크: | 10 |
| 가격: | 80-100USD |
| 지불 조건: | t/t |
| 공급 능력: | 주당 10000-100000pcs |
신하이젠은 광화학적 발열 공정을 이용하여 인쇄 회로 열 교환기 (PCHEs) 를 위한 흐름판을 생산하여 정밀한 마이크로 채널과 복잡한 디자인을 만들 수 있다.

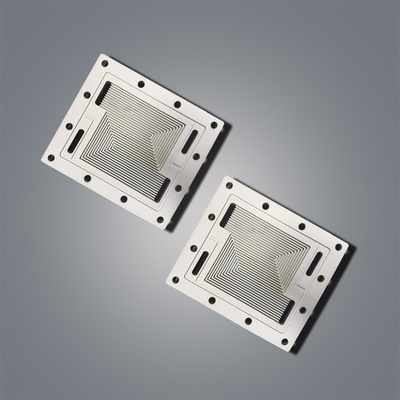

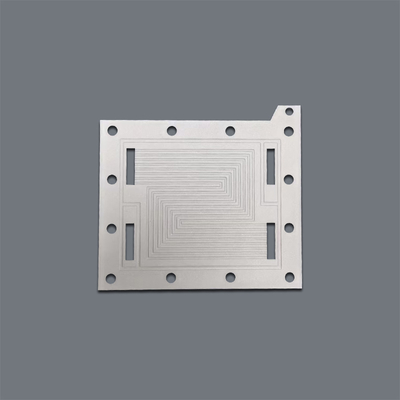

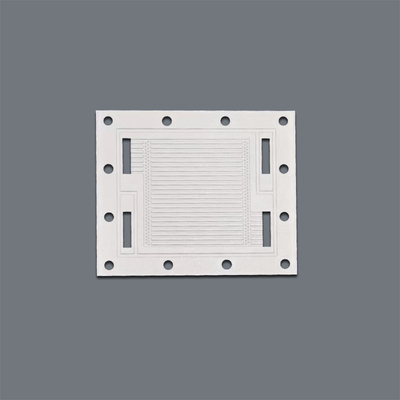

설명인쇄 회로 열 교환기용 흐름 필드 플레이트
인쇄 회로 열 교환기 는 무엇 입니까?
인쇄 회로 열 교환기 (PCHE) 또는 확산 결합 컴팩트 열 교환기 (DCHE) 는 확산 결합으로 화학적으로 새겨진 마이크로 채널을 통합하는 고급 열 교환기입니다.이 고형 블록 설계는 높은 강도를 보장, 우수한 열효율, 극한의 작동 조건에서 신뢰할 수있는 성능.
스펙인쇄 회로 열 교환기용 흐름 필드 플레이트
| 소재 | 스테인리스 스틸 316L, 티타늄, 알루미늄 등 |
| 두께 | 0.5mm ~ 5.0mm |
| 형태 | 사용자 정의 지원 |
| 크기 | 600*1800mm까지 최대 |
| 일반 용도 | ±0.1mm, 판의 두께에 따라 |
| 에치 | 모든 종류의 마이크로 채널의 반 에치 |
| 가공 | 광화학 가공/ 금속 에칭/ 사진 에칭 |
| 다른 처리 | 디프션 결합 또는 요구 사항에 따라 다른 처리 |
제조물인쇄 회로 열 교환기용 흐름 필드 플레이트
1- 화학적 인 에칭 미크로 채널 소형 열 교환 기판
화학적 발각 (외명: 화학적 발각)사진 에치또는광화학 가공, PCM) 는정밀 금속 가공 과정화학 용액 (집화물) 을 사용하여 금속의 특정 부위를 제거하는 것.
금속 제조❑ 금속판 은 기름, 산화물, 오염물질 을 제거 하기 위해 청소 됩니다.
코팅∙ 잎에 빛에 민감한 코팅 (사진 저항) 을 적용합니다.
노출● 원하는 디자인은 자외선 광선과 광 마스크를 사용하여 광 저항에 전달됩니다. 빛에 노출 된 영역은 단단해지고 노출되지 않은 영역은 부드럽습니다.
개발● 부드러운 광 저항 물질 은 씻겨 나가고, 발각 될 부위 에서 금속 이 노출 됩니다.
에치∙ 잎은 진열 용액 (일반적으로 금속에 따라 철 염화물, 구리 염화물 또는 질산) 에 넣습니다. 화학 물질은 보호되지 않은 부위를 녹여줍니다.원하는 패턴을 만드는.
벗기 및 마무리● 단단 한 광 저항 물질 이 제거 되고, 정밀 한 조각 이 남는다.
2디퓨전 결합 콤팩트 열 교환기 판
우리는 배달을 전문으로 합니다종합 솔루션인쇄 회로 열 교환기 (PCHEs) 를 위해정밀화학석재와 함께첨단 확산 결합, 우리는 모든 열 교환기가 제공하도록 보장합니다높은 신뢰성, 뛰어난 효율성, 일관된 성능까다로운 애플리케이션 요구를 충족시키기 위해
의 포장 및 운송인쇄 회로 열 교환기용 흐름 필드 플레이트
포장 방법:
우리는 보호 덮개, PE 봉지 및 거품 삽입 등 최대 보호를 보장하기 위해 다양한 포장 옵션을 제공합니다. 주문에 따라 맞춤형 포장 솔루션도 제공됩니다.
운송물방법:
항공/해상/EMS/DHL/페덱스/UPS
사용자 정의하는 방법인쇄 회로 열 교환기용 흐름 필드 플레이트우리한테서?
1.당신의 디자인을 보내주세요.
우리는 다음과 같은 파일 형식을 허용합니다:DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw 및어도비 일러스트레이터
2.표본 제조 선행 시간:3-10days
3.익스프레스:DHL,미국 연방Ex,TNT,약 3~7일
