제품 세부 정보

Created with Pixso. Created with Pixso. 상품 Created with Pixso.
PCB 보호 캔
Created with Pixso.

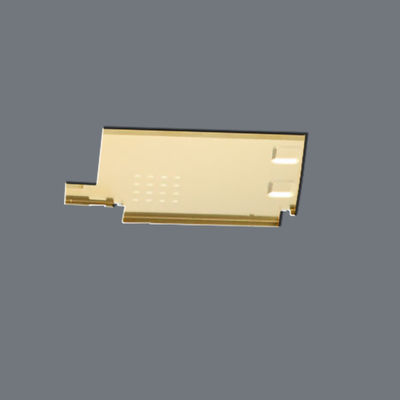

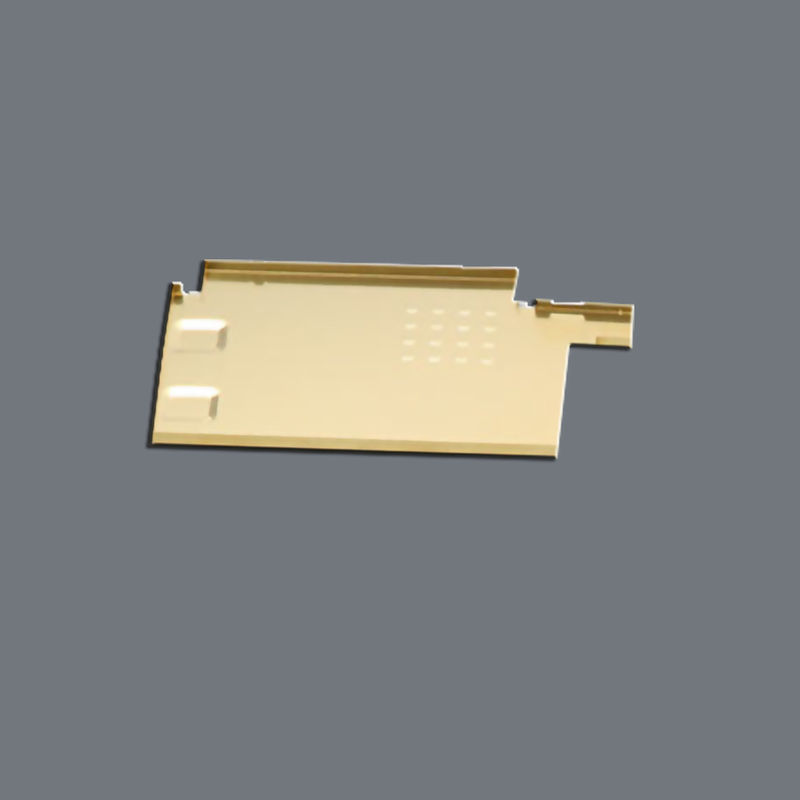

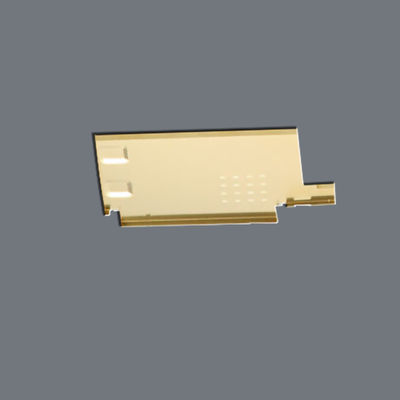

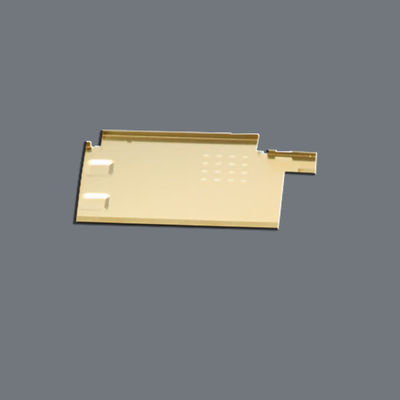

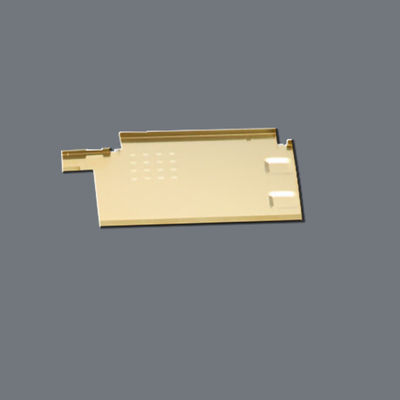

EMI RF 보호용 사진 화학 정밀 발각 보호 캔

EMI RF 보호용 사진 화학 정밀 발각 보호 캔

브랜드 이름: XHS/Customize
모델 번호: 사용자 정의
모크: 30
가격: 50-100USD
지불 조건: T/T
공급 능력: 10000-100000pcd / 주
자세한 정보
원래 장소:
중국
인증:
ISO 9001, ISO 14001, IATF 16949
설치 방법:
납땜
부식 저항성:
그래요
호환성:
표준 PCB 크기에 적합합니다
사용:
전자기 간섭 (EMI) 차폐
소재:
금속
내구성:
높은
크기:
사용자 정의 가능
포장 세부 사항:
PE 가방과 통
공급 능력:
10000-100000pcd / 주
강조하다:

사진 화학물질 보호 용기

,

에치된 보호용 캔

,

EMI RF 보호 할 수 있습니다

제품 설명

사진화학 정밀 발각 보호 캔 EMI/RF 보호



보호 캔 개요

신센의 화학적으로 새겨진 보호 캔은 민감한 전자 부품들을 위한 우수한 EMI/RF 격리를 제공합니다.고 정밀 보호 장막, 기존 스탬프 대안을 능가하는 장막우리의 방패 캔은 5G 장치, IoT 모듈, 자동차 전자제품, 그리고 신뢰성 높은 신호 무결성 보호가 필요한 의료 장비에 필수적입니다.



주요 이점
비교할 수 없는 정확성- 0.015mm까지 특징 해상도
소재의 다양성- 스테인리스 스틸, 구리 합금, 특수 금속
복잡한 기하학- 맞춤형 환기장, 탭 및 장착 기능
톱니가 없는 가장자리- 제대로 된 펀딩 접촉에 중요합니다.
빠른 프로토타입 제작- 샘플 5-7 일



보호용 캔사양

매개 변수 사양 용인성/능력
재료 304/316L SS, C7521 Cu-Ni, 합금 42, 티타늄 맞춤형 합금
두께 00.02mm - 1.5mm ±0.01mm (중심 차원)
약화 60~120dB (100MHz~10GHz) 주파수별 최적화
표면 마감 매트 (표준), 미러 롤러 (선택) Ra 0.1-3.2μm
평면성 ≤0.05mm/25mm 레이저 레벨링 가능
장착 기능 용접용 탭, 스냅 피트, 스크루 마운트 맞춤 디자인



디자인 특성

보호기 종류: 프레임 및 커버, 일 조각, 다중 구멍
배열 패턴: 육각형, 원형, 슬롯 배열 (열/EMI 균형)
특별 특징:

  • 집적된 지식 손가락

  • 부품 클리어런스 덤플

  • 레이저로 표시된 식별
    사용자 정의:

  • 24시간 안에 CAD-to-part

  • DFM 분석 포함



성능 데이터
■> 90% 보호 효과 @ 6GHz (MIL-STD-285에 따라 테스트)
0.5Ω 접촉 저항 (금판 버전)
1000번 이상의 짝짓기 사이클을 견딜 수 있습니다.



신청서

5G/WiFi 6- mmWave 모듈 보호
자동차- ADAS 센서 보호
의학적- 임플란트 가능한 장치 EMI 격리
소비자- 스마트폰 RF 칸막이
산업- PLC 간섭 제어



품질 보장

  • 100% 자동 광 검사 (AOI)

  • 재료 인증 (MTC, RoHS, REACH)

  • RF 차단 효과 테스트

  • 전자 상자 IPC-6013 준수



생산 능력
✓ 프로토타입: 5-7일
✓ 대량 생산: 500,000개 이상/개월
✓ 포장: 훼손 방지 VCI 봉지, ESD 안전



왜 신센?
50μm의 특징 정확도- PCB와 완벽하게 잘 어울립니다.
도구 비용 없이- 디자인 반복에 이상적입니다
물자 절약- 70퍼센트까지, 스탬핑 폐기물보다
