제품 세부 정보

Created with Pixso. Created with Pixso. 상품 Created with Pixso.
스탬핑 처리
Created with Pixso.

OEM 사용자 지정 스탬핑 처리 전자 장비를 위한 EMI 보호

OEM 사용자 지정 스탬핑 처리 전자 장비를 위한 EMI 보호

브랜드 이름: XHS/ Customized
모델 번호: 관습
모크: 10
가격: 50-100USD
지불 조건: T/T
공급 능력: 주당 10000-100000pcs
자세한 정보
원래 장소:
중국
인증:
ISO 9001, ISO 14001
재료:
스테인레스는 단단하게 하거나, 특화했습니다
두께:
0.02mm -1.5mm
용인성:
+/- 0.005mm
생산 과정:
사진 화학 에칭, 도금, 스탬핑, 레이저 절단
포장 세부 사항:
PE 봉지 및 카튼 / 맞춤형
공급 능력:
주당 10000-100000pcs
강조하다:

맞춤형 스탬핑 처리

,

OEM 스탬핑 처리

,

0.02mm rfi 보호

제품 설명

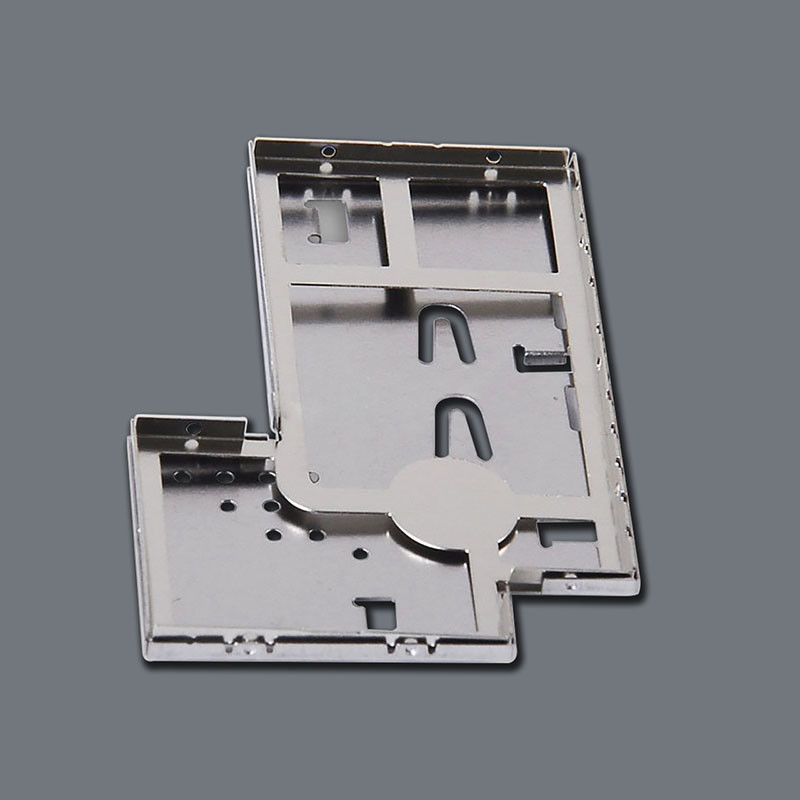

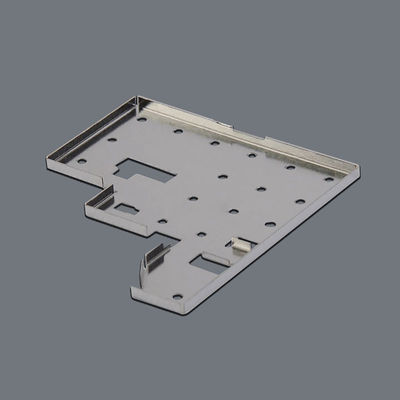

전자 장비를 위한 OEM 맞춤 스탬핑 EMI 보호

PCB에 대한 스탬핑 EMI 보호 장치에 대한 간략한 소개:

우리의OEM 맞춤 스탬핑 EMI 보호다양한 전자 장비를 위한 고성능 전자기 간섭 (EMI) 보호를 위해 설계되었습니다. 소비자 전자제품, 산업 제어기,또는 의료 장비, 우리의 스탬프 방패는 당신의 독특한 디자인과 보호 요구 사항을 충족하도록 설계되었습니다. 정밀 금속 스탬프와 EMI 솔루션에서 경험의 년,우리는 당신의 필요에 맞춘 신뢰할 수 있고 비용 효율적인 보호 부품을 제공합니다..



사양PCB 장비를 위한 스탬핑 EMI 보호장치:

재료 옵션:

스테인레스 스틸, 구리 합금, 니켈 은, 알루미늄

두께 범위: 0.1mm ~ 1.0mm (개정할 수 있다)
보호기 종류:

1개, 2개 캔, 손가락 스톡 또는 다중공간 방패

표면 마감:

진, 니켈, 은 또는 주문형
내성이: ±0.05mm (설계 복잡성에 따라)

생산 방법:

고속 스탬핑 및 폼핑

포장:

테이프 & 롤, 트레이, 대량 (선택)





특징PCB 장비를 위한 스탬핑 EMI 보호장치:

  • 높은 EMI/RFI 보호 효과
    원치 않는 간섭을 차단하여 장치의 성능과 준수를 보장합니다.
  • 사용자 지정 OEM 디자인
    완전히 사용자 정의 가능한 모양, 크기와 패턴이
  • 정밀 금속 스탬핑
    첨단 스탬핑 기술을 사용하여 엄격한 허용량으로 제조되었습니다.
  • 재료 다양성
    스테인레스 스틸, 구리, 니켈 은 및 다른 전도성 금속으로 제공됩니다.

신청서PCB 장비를 위한 스탬핑 EMI 보호장치:

  • 5G 모듈 및 RF 장치

  • 사물인터넷 및 무선 통신 장비

  • 자동차 전자제품 및 ADAS 시스템

  • 의료기기 및 장비

  • 초고속 컴퓨팅 및 서버

  • 소비자 전자제품 (스마트폰, 웨어러블 기기)

OEM 사용자 지정 스탬핑 처리 전자 장비를 위한 EMI 보호 0

어떻게 EMI 쉴드를 스탬핑합니까?

EMI 보호막은정밀 금속 스탬핑그 중 하나는 다음과 같습니다.

  1. 도구 설계CAD 도면을 기반으로 사용자 정의 도형이 만들어집니다.

  2. 자료 선택❑ 적용 시 적합한 전도성 물질을 선택 합니다.

  3. 고속 스탬핑- 자동 인쇄 기계 를 사용 하여 방패 를 모양 을 만들고 절단 합니다.

  4. 2차 과정❖ 접착, 형성 및 표면 치료가 적용됩니다.

  5. 품질 검사각 조각은 크기의 정확성과 성능에 대해 테스트됩니다.

OEM 사용자 지정 스탬핑 처리 전자 장비를 위한 EMI 보호 1

스탬핑 의 유익:

  • 대량 생산질이 일관성 있는 대량 생산에 이상적입니다.
  • 비용 효율성CNC 또는 도형 가출에 비해 단위 비용이 더 낮습니다.
  • 디자인 유연성복잡하고 소형적인 특징을 쉽게 얻을 수 있습니다.
  • 반복 할 수 있는 정확성모든 방패가 엄격한 허용 요구 사항을 충족하는지 확인합니다.
  • 빠른 처리 시간효율적인 도구 및 스탬핑은 생산 주기를 가속화합니다.



어떻게 우리의 맞춤식 연소 탐지망?

  1. 당신 의 디자인 을 제출 하십시오CAD 파일이나 제품 도면을 보내주세요.

  2. 무료 인용을 받으세요우리는 당신의 사양에 따라 신속하고 경쟁력 있는 요금을 제공합니다.

  3. 프로토타입 & 샘플■ 적합성과 성능을 확인하기 위한 선택적 프로토타입 제작

  4. 대량 생산우리는 엄격한 품질 관리로 대량 생산합니다.

  5. 전 세계 배달∙ 전세계에 있는 목적지까지 적시에 배송 됩니다.

EMI 보호 프로젝트에서 도움이 필요해요?맞춤형 솔루션을 위해 오늘 저희에게 연락하십시오!
