제품 세부 정보

Created with Pixso. Created with Pixso. 상품 Created with Pixso.
스탬핑 처리
Created with Pixso.

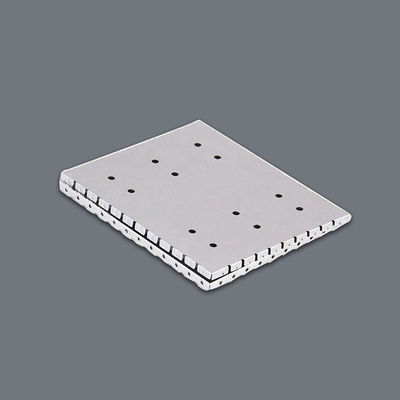

사용자 지정 스탬핑 처리 PCB 및 회로 보호를 위한 EMI 보호

사용자 지정 스탬핑 처리 PCB 및 회로 보호를 위한 EMI 보호

브랜드 이름: XHS/ Customized
모델 번호: 관습
모크: 10
가격: 50-100USD
지불 조건: T/T
공급 능력: 주당 10000-100000pcs
자세한 정보
원래 장소:
중국
인증:
ISO 9001, ISO 14001
재료:
스테인레스는 단단하게 하거나, 특화했습니다
두께:
0.02mm -1.5mm
용인성:
+/- 0.005mm
생산 과정:
사진 화학 에칭, 도금, 스탬핑, 레이저 절단
포장 세부 사항:
PE 봉지 및 카튼 / 맞춤형
공급 능력:
주당 10000-100000pcs
강조하다:

맞춤형 스탬핑 처리

,

00.02mm 스탬핑 처리

,

1.5mm PCB EMI 보호막

제품 설명

PCB 및 회로 보호용 맞춤 스탬핑 EMI 보호

PCB에 대한 스탬핑 EMI 보호 장치에 대한 간략한 소개:

우리의사용자 지정 스탬핑 EMI 보호PCB 및 전자 회로에 있는 전자기 간섭 (EMI) 을 차단하도록 설계된 정밀 설계 금속 장착장이다.고주파 환경에서 민감한 구성 요소를 보호하기 위해 이상적입니다., 우리의 EMI 방패는 신호의 무결성을 유지, 크로스 스톡을 줄이고 EMC 규정을 준수하는 데 도움이 됩니다. 우리는 당신의 보드 디자인, 생산량에 맞춘 완전한 사용자 정의 서비스를 제공합니다,및 보호 요구 사항.



사양스탬핑 EMI 방패:

재료 옵션: 스테인리스 스틸, 니켈 실버, 틴 접착 스틸, 구리 합금
두께 범위: 0.15mm ∙ 1.0mm (개인화)
보호기 종류:

1개, 2개 (뚜?? + 프레임) 또는 클립온

표면 마감:

소금, 니켈 또는 맞춤 코팅
내성이: ±0.02mm

생산 방법:

고속 스탬핑 및 폼핑

포장:

테이프 & 릴, 트레이, 또는 대용량, 귀하의 요구 사항에 따라

MOQ:

프로토타입을 만드는 데 100 pcs만큼 낮습니다.





특징스탬핑 EMI 방패:

  • 높은 방어 효과: 안정적인 회로 성능을 위해 EMI와 RFI를 모두 차단합니다.
  • 사용자 정의 가능한 디자인: 크기, 모양, 재료 및 장착 스타일 PCB 레이아웃에 맞춘
  • 정밀 금속 스탬핑: 일관된 품질과 엄격한 허용을 보장합니다.
  • 단일 조각 & 여러 조각 옵션: 다양한 설계 필요와 조립 작업 흐름에 적합합니다.
  • RoHS 및 REACH 준수: 환경적으로 안전한 재료와 공정
  • 빠른 프로토타입 제작 가능: 빠른 프로젝트 개발을 위해 며칠 이내에 샘플을 얻으십시오



신청서스탬핑 EMI 방패:

  • 소비자 전자제품 (스마트폰, 태블릿)
  • 의료기기 (포터블 모니터, 진단기기)
  • 산업 제어 시스템
  • 자동차 전자제품 (ADAS, ECU)
  • 무선 통신 장치
  • IoT 장치 및 웨어러블
  • 연소 감지 장치 와 경보 시스템



어떻게 EMI 쉴드를 스탬핑합니까?

EMI 차단 스탬핑은 고량 압축기를 사용하여 얇은 금속 장을 정밀하게 절단하고 형성하는 것을 포함한다. 프로세스는 다음을 포함한다.

  1. 다이 디자인: CAD 도면 또는 PCB 윤곽을 기반으로

  2. 자료 선택: 보호 필요와 환경에 따라 적합한 금속을 선택

  3. 도구 설정: 정밀형조를 위한 CNC 공작 도표

  4. 스탬핑: 초고속 압축 기계 는 선반 을 정확 하게 형성 한다

  5. 2차 과정: 표면 처리, 레이저 표시 또는 탭 사용자 정의

  6. 품질 관리: 크기와 성능에 대한 100% 검사

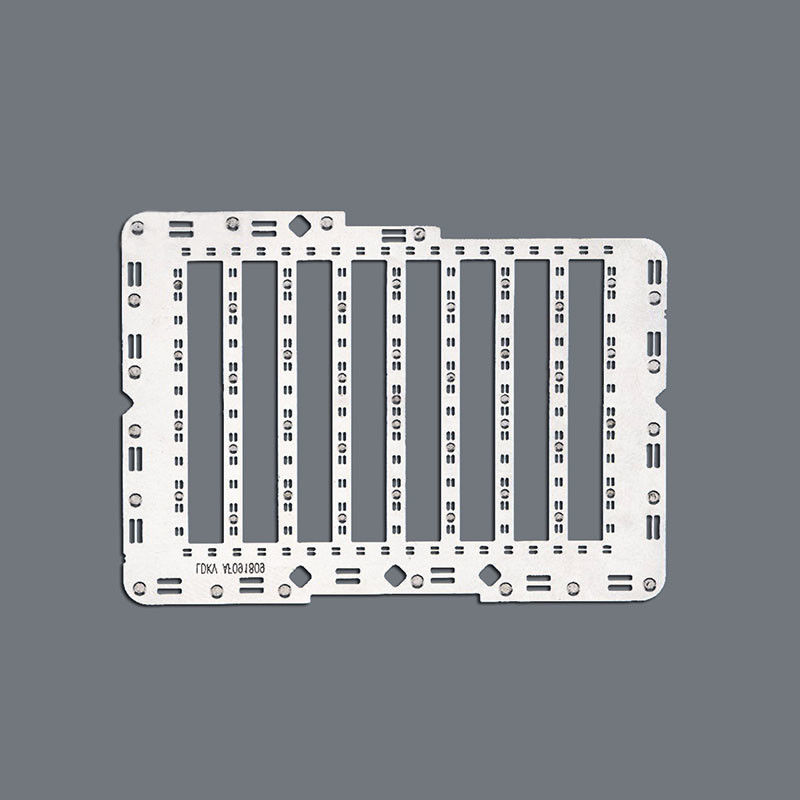

사용자 지정 스탬핑 처리 PCB 및 회로 보호를 위한 EMI 보호 0

스탬핑 의 유익:

  • 대용량 에 대한 비용 효율성

  • 고품질 의 일관성

  • 빠른 처리 시간

  • 복잡 한 디자인 을 지원 한다

  • 물질 폐기물 감소

  • 우수한 확장성

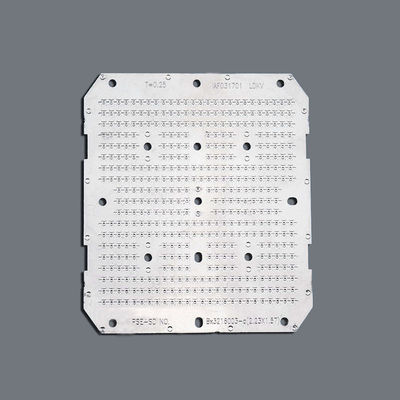

사용자 지정 스탬핑 처리 PCB 및 회로 보호를 위한 EMI 보호 1

어떻게 우리의 맞춤식 연소 탐지망?

관습을 개발하려고연소 탐지기에 대한 EMI 보호망우리는 개념에서 생산에 대한 완전한 지원을 제공합니다:

  1. 그림 또는 아이디어 를 보내십시오우리의 엔지니어는 설계 최적화에 도움을 줄 수 있습니다

  2. 재료 선택 지침성능과 비용에 맞는 금속을 선택하는 데 도움을 줍니다

  3. 프로토타입 제작 및 샘플테스트와 검증을 위해 빠른 샘플을 얻으십시오.

  4. 대량 생산신뢰성 있는 품질 관리 및 대량 판매에 대한 경쟁력 있는 가격

  5. 세계 항해전 세계 신속하고 안전한 배송

오늘 연락해 주세요.EMI 보호 솔루션을 사용자 정의합니다.그리고 자신감 있게 기기를 보호하세요.
