| 브랜드 이름: | XHS/Customize |
| 모델 번호: | 사용자 정의 |
| 모크: | 10 |
| 가격: | 50-100USD |
| 지불 조건: | T/T |
| 공급 능력: | 10000-100000pcd / 주 |

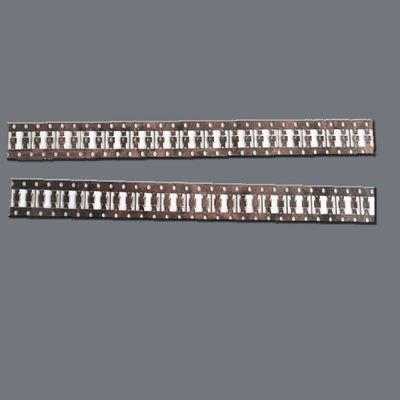

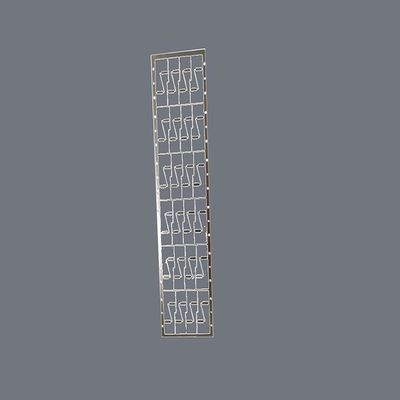

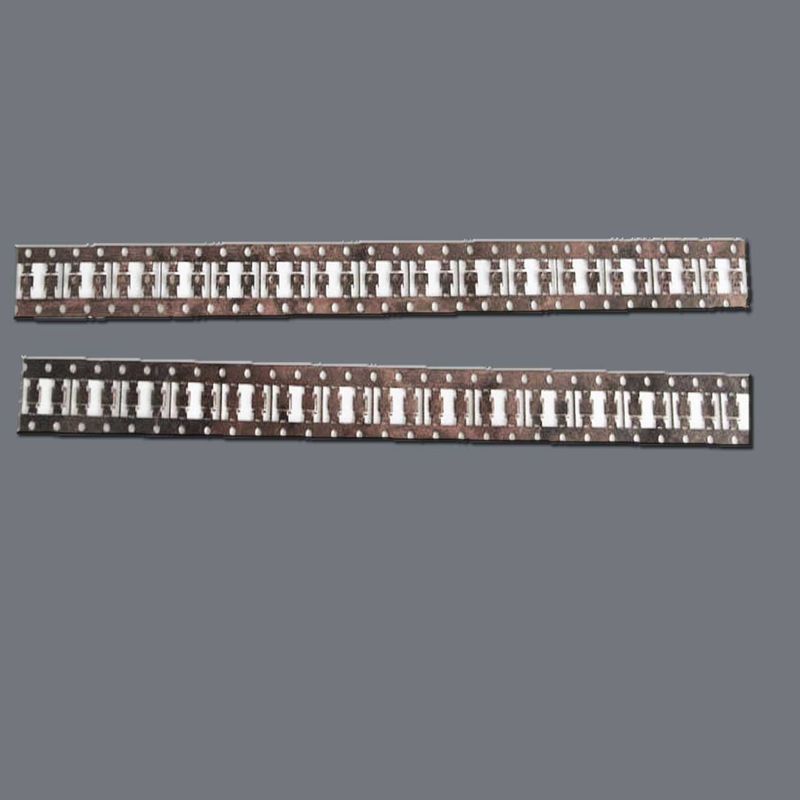

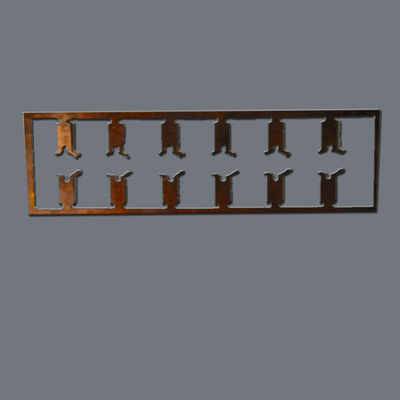

정밀 0.015mm 라인 너비 자동차용 마이크로 에치드 리드 프레임
제품 개요
신센 테크놀로지는 반도체 및 마이크로 전자 패키지용 정밀 발각 된 납 프레임을 제조하는 데 특화되어 있습니다.우리의 리드 프레임은 IC 칩에 대한 중요한 상호 연결 플랫폼으로 봉사, 우수한 전기 전도성, 열 분산, 기계적 안정성을 제공합니다.우리는 QFN의 응용 프로그램에 대등한 차원 정확성을 가진 제품을 제공합니다., DFN, SOP, SSOP 및 다른 고급 포맷.
주요 특징
초정밀 한 발각 기술
± 0.01mm의 긴 관용과 함께 0.05mm까지 미세한 pitch을 달성
완벽한 도어 고정을 위해 부드러운 burr 자유로운 가장자리를 생산
물질 전문 지식
각종 합금, 그 중 Cu (C194, C7025), Fe-Ni (Alloy 42) 및 Kovar 등
두께 범위: 0.1mm-1.0mm
첨단 설계 능력
정밀한 반석 기술로 복잡한 멀티 배열 패턴
특정 열/전기 요구 사항에 맞춘 맞춤형 기하학
우수한 품질
평면성 조절 0.02mm/mm2
100% 자동화된 광 검사
기술 매개 변수
재료 선택: 구리 합금 (C194, C7025), 합금 42, 코바르
두께 범위: 0.1mm-1.0mm
최소 픽스: 0.05mm
용도: ±0.01mm (중심 차원)
표면 거칠성: Ra ≤ 0.8μm
패키지 종류: QFN, DFN, SOP, SSOP, DIP 등
경쟁적 장점
스탬핑 을 넘어 정확성
기존 스탬핑보다 더 미세한 특징과 더 긴 허용도를 달성합니다.
기계적 스트레스 또는 변형이 없습니다.
성능 데이터
|
특징 |
신센 표준 |
시험 방법 |
|
플래팅 접착력 |
≥5B (ASTM B571) |
테이프 테스트 |
|
용접 가능성 |
≥95% 커버리 |
J-STD-003 |
|
열 사이클 |
1000 회전 (-55°C~125°C) |
JESD22-A104 |
|
와이어 결합 강도 |
≥8gf (1ml Au 와이어) |
MIL-STD-883 방법 2011 |
빠른 프로토타입 제작
표본 납품 시간 5-7 일
DFM 분석 포함
비용 효율적 인 해결책
스탬핑에 비해 도구비용이 낮습니다.
프로토타입에서 대량 생산까지 유연한 MOQ
종합 서비스
설계부터 표면화 (Ag, NiPdAu, 등) 까지의 종합 솔루션
ISO 9001 및 IATF 16949 인증
FAQ
Q: 우각된 납 프레임과 스탬프된 프레임의 장점은 무엇일까요?
A: 에치링 은 더 나은 정확성 (특히 얇은 피치 를 위한 것) 을 제공 하며, 부러지 않고, 재료 에 대한 기계적 스트레스 가 없습니다.
Q: 멀티 칩 포장용 납 프레임 배열을 처리할 수 있나요?
A: 예, 우리는 정밀한 반석 기술로 고밀도의 멀티 배열 디자인을 전문으로 합니다.
Q: 어떤 표면 가공을 제공합니까?
A: 우리는 은, NiPdAu 및 선택적 접착 등 다양한 접착 옵션을 제공합니다.
Q: 일반적인 생산량은 얼마인가요?
A: 우리는 일관성 있는 품질 관리로 매월 500만대까지 대량 생산을 지원합니다.
신센 을 선택 하는 이유
15년 이상의 정밀석사 경험을 바탕으로 최첨단 기술을 엄격한 품질 관리와 결합하여 가장 까다로운 반도체 요구 사항을 충족시키는 납 프레임을 제공합니다.우리의 기술 팀은 성능과 제조성을 위해 디자인을 최적화하기 위해 고객과 긴밀히 협력합니다.
