PCB 보호 캔
Created with Pixso.

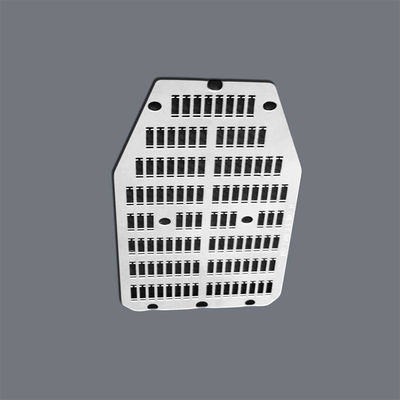

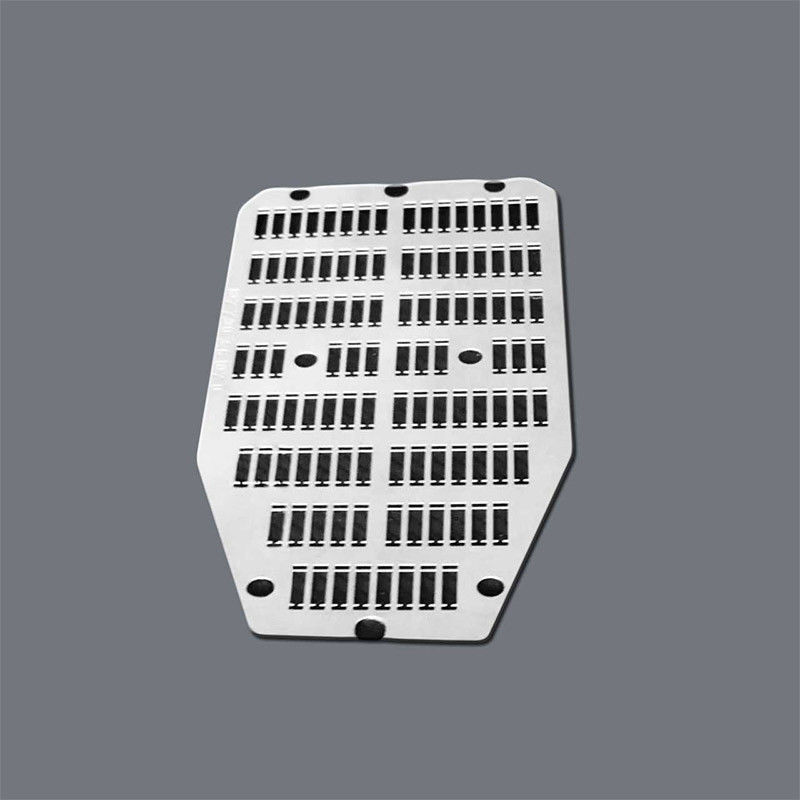

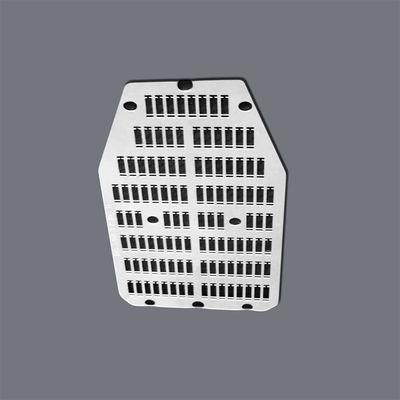

전자 고 정밀 에치드 EMI 간섭 보호 0.03mm 마이크로 홀

전자 고 정밀 에치드 EMI 간섭 보호 0.03mm 마이크로 홀

브랜드 이름: XHS/Customize
모델 번호: 사용자 정의
모크: 10
가격: 50-100USD
지불 조건: T/T
공급 능력: 10000-100000pcd / 주
자세한 정보
원래 장소:
중국
인증:
ISO 9001, ISO 14001, IATF 16949
소재:
금속
특징:
높은 전도도, 내구성, 설치가 쉽습니다
호환성:
다양한 PCB 크기에 적합합니다
기능:
전자기 간섭으로부터 PCB를 보호하십시오
색상:
크기:
사용자 정의 가능
포장 세부 사항:
PE 가방과 통
공급 능력:
10000-100000pcd / 주
강조하다:

EMI 간섭 차단 고 정밀

,

에미 간섭 차단기

,

전자 전기 자기 보호 장치

제품 설명

고 정밀성 에치드 EMI 보호 0.03mm 전자 장치용 마이크로 홀



제품 개요

신센 테크놀로지는 첨단 금속 에칭 기술을 통해 고 정밀 EMI (전자기 간섭) 보호 부품에 전문입니다.우리의 EMI 보호 솔루션은 전기 자기 간섭으로부터 민감한 전자 장치를 보호하기 위해 설계되었습니다., 최적의 성능과 신뢰성을 보장합니다. 통신, 항공우주, 의료 장비, 자동차 전자 및 소비 전자 분야에서 널리 사용됩니다.우리의 제품은 현대 산업의 엄격한 요구 사항을 충족.



주요 특징

초정밀 에칭: 0.03mm만큼 작은 미세 구멍 지름과 0.015mm까지의 라인 너비로 우수한 EMI 보호 효과를 보장하여 세밀한 패턴을 달성합니다.

재료 다재다능성: 스테인리스 스틸, 구리, 알루미늄 및 니켈 합금 등 다양한 금속과 호환되며 두께는 0.02mm에서 1.5mm까지 다양합니다.

균일성 및 일관성: 엄격한 허용 제어 (± 0.03mm) 는 큰 팩트에서 균일한 보호 성능을 보장합니다.

사용자 지정 디자인: 복잡한 기하학, 구멍 모양 및 다층 보호 구조에 맞춘 솔루션.

높은 내구성: 부식, 열, 기계적 스트레스 에 저항 하고, 혹독 한 환경 에 이상적 이다.



신청서

통신: 5G 기지국, 안테나 및 RF 모듈을 보호합니다.

의료: MRI 기계, 심근 경동기 및 진단 장비에서 EMI 보호.

자동차: ADAS, 인포테인먼트 시스템 및 EV 배터리 관리에 대한 보호.

소비자 전자제품: 스마트폰, 웨어러블 기기, IoT 기기

항공우주: 항공기 및 위성 통신 시스템



기술 매개 변수

재료 선택: 스테인리스 스틸 (304, 316), 구리 (C11000), 알루미늄 (5052) 등

두께 범위: 0.02mm 1.5mm

구멍 크기: 0.03mm (min)

선 너비: 0.015mm (min)

용도: ±0.03mm

보호 효과: 최대 100dB (디자인에 따라 사용자 정의 할 수 있습니다.)



기술 사양

매개 변수 표준 보호 고주파 방패 군급 용인성
소재 구리 C11000 베릴륨 구리 C17200 코바르® 합금 ASTM B152
두께 00.05mm - 1.0mm 00.1mm - 0.5mm 00.2mm - 0.8mm ±0.005mm
구멍 패턴 헥사고널 0.3mm 레이저 뚫기 0.05mm 맞춤형 메타물질 ±0.002mm
오픈 영역 30~85% 5~40% 10~60% ±2%
약화 60-90dB @ 1GHz 100-120dB @10GHz 140dB @100GHz MIL-STD-285
표면 저항 <5mΩ/sq <2mΩ/sq <0.5mΩ/sq ASTM D257
무게 0.8g/cm3 1.2g/cm3 2.1g/cm3 --
온도 범위 -55°C ~ 125°C -200°C ~ 300°C -273°C ~ 800°C MIL-STD-8




경쟁적 장점

속도 및 확장성: 빠른 프로토타입 제작 및 대량 생산 (비상급/대량 주문 지원)

비용 효율성: 에칭은 전통적인 가공에 비해 재료 낭비를 줄입니다.

원스톱 서비스: 설계 지원에서 후처리 (플래팅, 굽기, 용접) 까지

품질 인증: ISO 9001, RoHS 및 REACH 준수.



FAQ

Q:맞춤형 EMI 보호 디자인을 제공할 수 있나요?

A: 예! 우리는 DFM 지원을 제공하고 귀하의 사양에 맞춘 솔루션을 제공합니다.



질문: 프로토타입/대량 주문의 수속시간은 얼마입니까?

A: 프로토타입은 3~5일, 대량 생산은 2~3주 (비상급으로 조정할 수 있습니다.)



Q: 어떻게 보호 효과를 보장합니까?

A: 우리는 엄격한 테스트 (예: ASTM D4935) 를 수행하고 데이터 보고서를 제공합니다.



Q: 국제 배송을 지원하십니까?

A: 예, 우리는 신뢰할 수 있는 물류 파트너와 함께 전 세계로 배송합니다.



신센 을 선택 하는 이유

10년 넘게 정밀석재에 대한 전문 지식을 바탕으로 최첨단 기술을 엄격한 품질 관리와 결합하여속도원활한 공급망 통합과 뛰어난 판매 후 지원을 위해 저희와 파트너십을 맺으세요.
