양극판 연료전지
Created with Pixso.

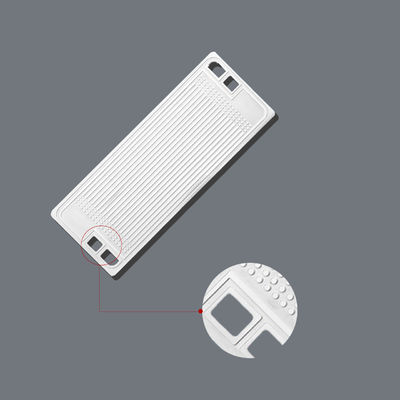

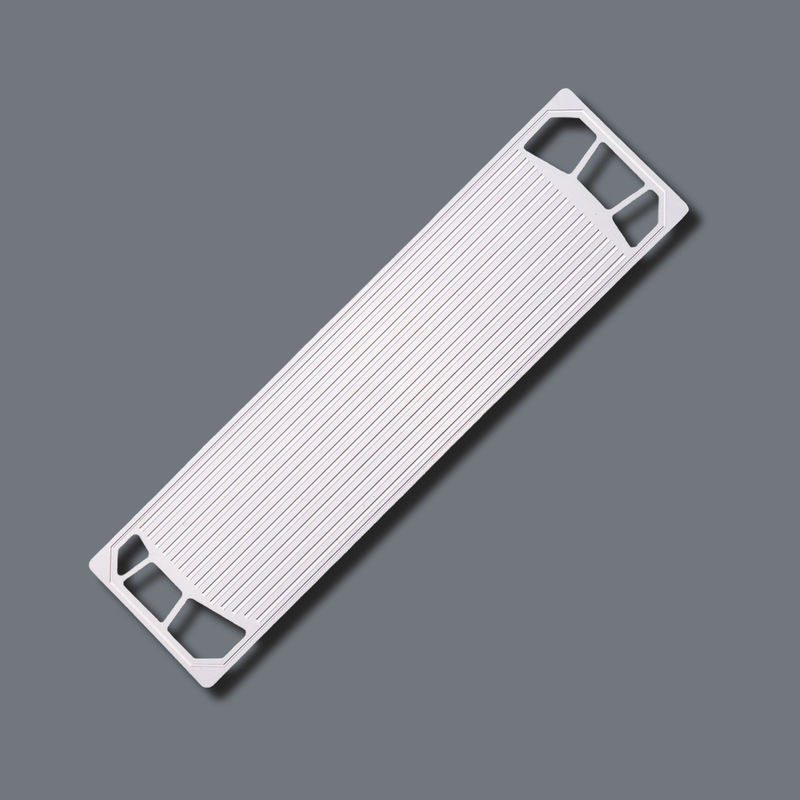

화학적 발열 처리 제조를 통한 전해질 분해기 흐름 필드 플레이트

화학적 발열 처리 제조를 통한 전해질 분해기 흐름 필드 플레이트

브랜드 이름: XHS / Custom
모델 번호: 관습
모크: 1
가격: USD80-300
지불 조건: T/T
공급 능력: 1000000
자세한 정보
원래 장소:
중국
인증:
ISO 9001, ISO 14001, IATF 16949
소재:
스테인리스 스틸, 티타늄, Cu-Ni 합금, Fe-Ni 합금
크기:
관습
색상:
은, 금 등
처리 방법:
사진 화학 에치 및 확산 용접
포장 세부 사항:
PE 가방과 통
공급 능력:
1000000
강조하다:

전기분석기의 흐름 필드 플레이트

,

맞춤형 흐름 필드 플레이트

,

화학 에칭 흐름 필드 플레이트

제품 설명

정밀 화학 에칭을 가진 내구성 있는 전해질 흐름 필드 플레이트를 발견하십시오. 화학 에칭 장점을 가진 티타늄 / 스테인리스 스틸 흐름 플레이트를 제공하는 ISO 인증 제조사.



전기분석기 흐름장판: 최적의 성능을 위해 정밀 제작


전기분석기 흐름장판이란 무엇인가요?

전해질 공급장판은 수소 생산 시스템에서 중요한 구성 요소입니다.반응 물질 (물/전해질) 을 균등하게 분배하고 반응 제품 (수소/산소) 을 효율적으로 수집하도록 설계된이 판들은 복잡한 미세 채널 패턴을 가지고 있어 표면 접촉을 극대화하고 전기 화학 반응을 최적화합니다.



전기분석기의 흐름장판 주요 제품 특징
우수한 부패 저항성 (산성/알칼리성 환경과 호환)

특별한 전기 전도성 (<0.05Ω·cm 표면 저항성)

정밀 흐름 채널 (±0.02mm 차원 정확성)

높은 온도 허용성 (최고 200°C 연속 작동)

초 얇은 프로파일 (0.1-3mm 두께 옵션)



전기분석기 흐름장판 재료 선택 전문 지식
우리는 발전된 재료를 사용하여 전해질 흐름 필드 플레이트를 설계합니다.





소재  주요 이점   전형적 사용법
티타늄 (등급 1-5) 극도의 염화 저항성, 가벼운 무게 PEM 전해질제
316L 스테인리스 스틸 비용 효율적인 내구성 알칼리 전해질제
니켈 합금 고온 안정성 국공업 시스템
철-니켈 (인바르) 열 확장이 0에 가깝다 정밀 스택 집합체


전해질 화학, 작동 압력 (최고 70 바) 및 수소 순수성 요구 사항에 기초한 재료 선택



일반적인 응용 프로그램:

  • PEM 물 전해질기
  • 알칼리 전해질제
  • 고체 산화물 전해질전자 (SOEC)
  • 수소 압축 시스템
  • 연료전지 스택



왜 전해질 흐름 필드 플레이트를 위해 화학 에칭을 선택합니까?
우리의 광화학 발열 과정은 비교할 수 없는 장점을 제공합니다.

✔️ 복잡한 기하학 - 날카로운 90° 각을 가진 0.1mm 폭의 채널을 생성
✔️ 스트레스 없는 생산 - 기계적 변형이나 열에 영향을 받는 구역이 없습니다
✔️ 빠른 프로토타입 제작 - 기능 샘플의 5-7일 전속 시간
✔️ 비용 효율성 - 설계 반복을 위해 하드 도구가 필요하지 않습니다
✔️ 부러지 않는 가장자리 - 일관성 있는 흐름 특성을 유지 하십시오



화학적 고각이란 무엇인가요?
화학적 에칭은 제어된 화학 반응을 사용하여 물질을 선택적으로 제거하여 정밀하고 복잡한 부품을 만드는 분해 제조 과정입니다.



우리의 에칭 프로세스 단계:

  1. 재료 준비:금속판을 청소하고 탈지유합니다.
  2. 광 저항 코팅:자외선 감수성 저항을 적용합니다.
  3. 노출:사진 마스크를 통해 흐름 필드 디자인을 전송합니다.
  4. 개발:노출되지 않은 저항을 제거하여 발각 부위를 드러내십시오.
  5. 에치:보호되지 않은 금속을 녹이기 위해 진술기에 몰입합니다.
  6. 스트립 & 클린:잔류 저항을 제거하고 닦아
  7. QC 검사:차원, 전도성, 그리고 표면 완성도를 검증합니다.

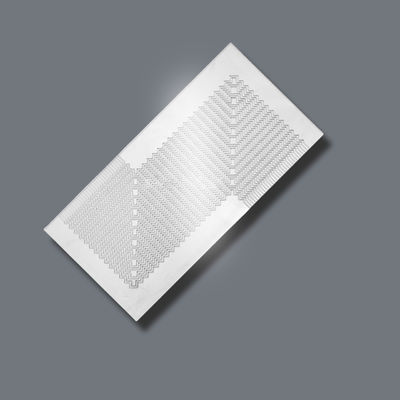

화학적 발열 처리 제조를 통한 전해질 분해기 흐름 필드 플레이트 0

우리 의 제조 능력

  • 소재:스테인리스 스틸, 티타늄, 구리 니켈 합금, 알루미늄, Fe-Ni 합금
  • 두께 범위:00.02mm 2.0mm
  • 용도:결정적인 크기에 ±0.01mm
  • 추가 서비스:
  1. 스탬핑 및 확산 용접
  2. 표면 처리 (예: Au/Ni 접착, 비화)
  3. 선도성 접착제 결합
  4. 완전 IATF 16949 품질 관리

재료, 두께와 크기는 다음과 같이 생산할 수 있습니다.

철강 및 스테인리스 스틸 00.01mm1.5mm 650mm x 1800mm
니켈과 니켈 합금 00.01mm1.5mm 600mm x 1500mm
구리 및 구리 합금 00.01mm1.5mm 600mm x 1500mm
알루미늄 00.01mm1.5mm 600mm x 1500mm
티타늄 및 티타늄 합금 00.01mm1mm 600mm x 550mm



어떻게 사용자 정의를전기분석기의 흐름장판우리한테서

1- 디자인 보내주세요.

우리는 다음 파일 형식을 허용합니다:

DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw 및 Adobe 일러스트레이터

2- 샘플 제작 선행 시간:3-10days

3엑스프레스:DHL,Fedex,TNT로 약 3-7일



왜 우리 를 선택 합니까?
13년 이상의 전문경력:자동차, 에너지, 항공우주 분야에서 글로벌 고객들에게 신뢰를 받고 있습니다.

ISO 9001/14001 및 IATF 16949 인증:품질과 지속가능성 보장
프로토타입 배달 시간:3~7일
대량 생산:2-3주

경쟁력 있는 가격:비용 효율성을 위한 최적화된 프로세스
