브랜드 이름: | XHS/Customize |
모델 번호: | 사용자 정의 |
모크: | 10 |
가격: | 50-100USD |
지불 조건: | T/T |
공급 능력: | 10000-100000pcd / 주 |

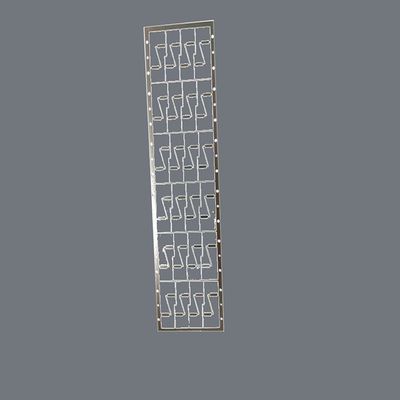

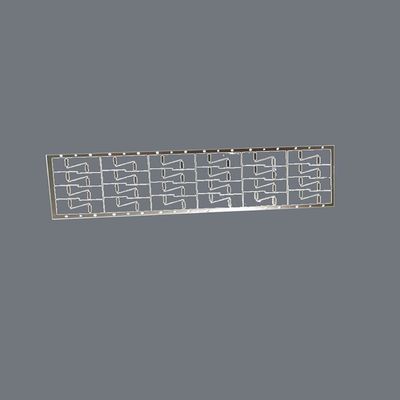

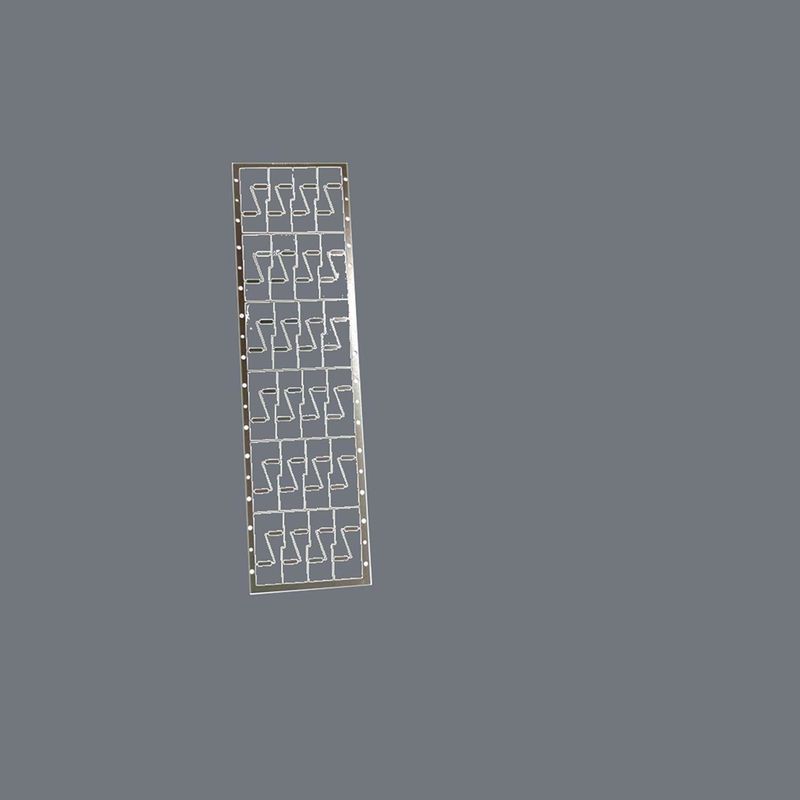

마이크로 에치드 리드 프레임 0.015mm 라인 너비 의료 / 자동차 등급
전반적인 설명
신센 테크놀로지는고정밀석재 납 프레임반도체 패키지, IC, LED, 그리고 전력 전자제품에 사용됩니다. 우리의 화학적으로 새겨진 납 프레임은 우수한 차원 정확성, 우수한 전도성,그리고 첨단 전자 애플리케이션에 대한 신뢰할 수 있는 성능최첨단 에칭 기술로, 우리는 단단한 관용, 톱니 없는 가장자리, 그리고 프로토타입 제작과 대량 생산을 위한 비용 효율적인 솔루션을 보장합니다.
✔초정확 한 고각✅ 얇은 음향 디자인까지0.015mm 선 너비.
✔물질적 인 유연성구리 합금 (C194, C7025), 합금 42 (Fe-Ni) 및 코바르 (Fe-Ni-Co)
✔복잡한 기하학마이크로 기능이 있는 다층, 고밀도 납 프레임을 지원합니다.
✔부러지 않고 스트레스를 받지 않습니다부드러운 가장자리는 신뢰성있는 와이어 접착 및 다이 부착을 보장합니다.
✔빠른 프로토타입 제작짧은 선행 시간 (5-7 일 샘플).
✔비용 효율성● 스탬핑에 비해 고가의 도구 사용이 없어집니다.
매개 변수 | 사양 |
물질 선택 | 구리 합금 (C194, C7025), 합금 42, 코바르 |
두께 범위 | 0.05mm ∙ 1.0mm (표준) |
용인성 | ±0.02mm (중심 차원), ±0.03mm (일반) |
최소 음향 | 0.1mm (디자인에 따라 조절) |
최저선 너비 | 00.015mm |
표면 마감 | 매트, 전기 닦은, 은/플래팅 (선택) |
평면성 | ≤0.05mm/m2 |
생산용량 | 프로토타입에서 대용량 (백만 개/개월) |
반도체 포장QFN, DFN, SOP, QFP, BGA
전력전자IGBT 모듈, MOSFET, 다이오드
LED 패키지고전력 LED 리드 프레임
센서 및 MEMS소형 센서 상호 연결
자동차 전자기기ECU 부품, EV 전원 모듈
높은 정확성✅ 첨단 에칭은 ±0.03mm의 균일성을 보장합니다.
신속 한 회전긴급/큰 주문을 위한 민첩한 생산
품질 보장ISO 준수, 100% 검사 (AOI 사용 가능)
맞춤형 솔루션최적화된 성능을 위한 디자인 지원
제품 개요
포장 및 취급 지침
반 정적 포장: 전자 부품 (예를 들어, EMI 보호 그리드) 에 필수적입니다.
진공 밀폐층: 얇은 필름의 산화 (<0.1mm) 를 방지합니다.
라벨: 각 팩에는 재료 인증서와 레이저로 새겨진 LOT 번호가 포함되어 있습니다.
취급: 광학/의료 부품에 지문이 남지 않도록 장갑을 사용하십시오.
산업용
1전자 및 통신
아이폰 스피커 메시: 0.05mm의 미세 구멍으로 노이즈 감축
5G 안테나 방패: 열 분비를 위한 가벼운 알루미늄 에칭
2의료 및 항공우주
수술용 도구 부품: 장착 가능한 장치에 대한 톱니 없는 가장자리.
연료전지 필터: 산내성 티타늄 에칭
3자동차 및 가전제품
EV 배터리 냉각지느러미: 높은 전도성 구리 설계.
커피 머신 망 스크린: FDA-충분 스테인레스 스틸.
FAQ
1우리들은 누구죠?
우리는 광둥, 중국에 기반을 두고 있으며, 2012년부터 국내 시장에 판매합니다.남유럽 (5)우리 사무실에는 101~200명 정도가 있습니다.
2어떻게 품질을 보장할 수 있을까요?
항상 대량생산 전에 사전생산 샘플을
운송 전에 항상 최종 검사
3우리한테서 뭘 사면 되죠?
사진화학석사, 마이크로 채널 판석사, 정밀 필터 망, 금속 인코더 디스크, 정밀 금속 껍질
4왜 다른 공급자로부터 구매하지?
신하이센은 고품질의, 유한 및 마이크로 크기의 사진 화학 에칭 금속 제품의 생산에 전문으로 설립되었습니다.우리의 70명의 전문 직원들은 연구와 개발에 특화되어 있습니다., 제조 및 마케팅 서비스
5어떤 서비스를 제공할 수 있을까요?
납품 조건: FOB,CFR,CIF,EXW
허용된 지불 통화:USD,EUR,JPY,CAD,AUD,HKD,CNY
허용된 지불 방식: T/T,Paypal,Western Union,Cash;
언어:영어,중국어
