| 브랜드 이름: | XHS/ Customized |
| 모델 번호: | 관습 |
| 모크: | 10 |
| 가격: | 50-100USD |
| 지불 조건: | T/T |
| 공급 능력: | 주당 10000-100000pcs |

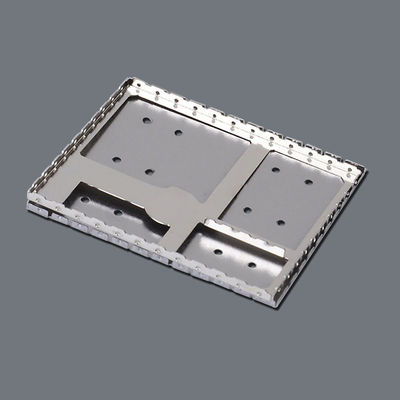

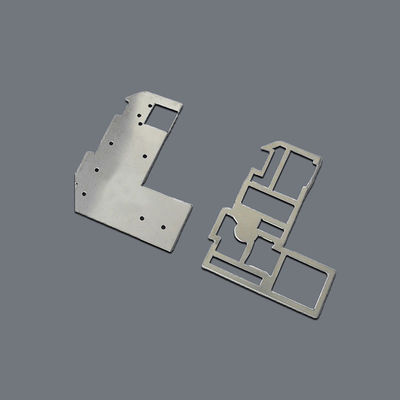

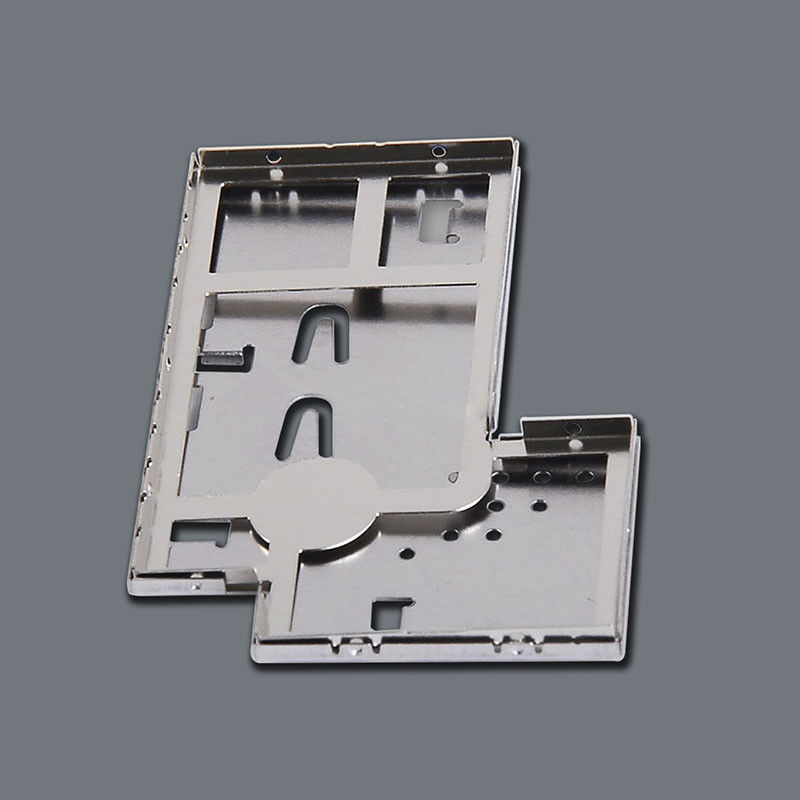

화학 에칭 사용자 지정 스탬핑 에미 RF GPS 5g 방패 에칭 금속 PCB 방패
새로운 기기를 설계하거나 기존 장비를 업그레이드하거나 단순히 장치가 원활하게 작동하는지 확인하는 경우, 우리의 사용자 지정 EMI RFI 보호 장치가 완벽한 선택입니다.보호기술에 대한 우리의 전문 지식을 신뢰하는 수많은 다른 사람들과 함께오늘 전자제품을 보호하고 차이를 경험하세요!
우리는 보호 케이스, 스크리닝 캔, 스탬핑 커버, 셔프넬, 터미널, 하드웨어, 거위 튜브 등과 같은 금속 스탬핑 부품을 전문적으로 생산합니다.
에치드 메탈 PCB 쉴드의 사양:
| 항목 | 고 정밀 발각 금속 가공 보호 |
| 소재 | 금판, 니켈 은 |
| 두께 | 0.2mm - 1.0mm 또는 주문 |
| 용인성 | +/-0.01mm (제품에 따라) |
| 크기와 모양 | 당신이 원하는 대로 |
| 공정 | 화학적 발열/사진 발열 |
| 특징 | 정밀, Burr 무료, 연결없이 |
| 마감된 표면 | 젤리화, 크롬화, 판화, 니켈화 |
왜 사진 에치링을 쓰죠?
사진 에칭은 금속 부품의 두께가 0.02mm에서 1.5mm 사이인 경우 스탬핑, 레이저 절단, 펀칭 또는 CNC 가공의 매우 비용 효율적인 대안입니다.
1비용 효율성: 값비싼 폼링 도구가 필요하지 않습니다.
2빠른 표본 채취: 2-3일 이내에 표본을 채취합니다.
3고밀도, 미세하고 복잡한
4복잡성에 대한 추가 비용이 없습니다.
5톱니가 없고, 날카로운 가장자리가 없습니다.
61개월이 아니라 며칠 안에 대량 생산할 수 있습니다.
7다양한 재료 옵션: 스테인리스 스틸, 구리, 구리, 알루미늄, 합금, 티타늄 등.
8물질의 온도나 자기성에 영향을 주지 않습니다.
에치 프로세스:
FAQ:
1우린 누구죠?
우리는 광둥, 중국에 기반을 두고 있으며, 2012년부터 국내 시장에 판매하고 있습니다.남유럽 (5)우리 사무실에는 101~200명 정도가 있습니다.
2어떻게 품질을 보장할 수 있을까요?
항상 대량생산 전에 사전생산 샘플을
운송 전에 항상 최종 검사
3우리한테서 뭘 살 수 있어?
광화학석사, 마이크로 채널 판석사, 정밀 필터 망, 금속 인코더 디스크, 정밀 금속 껍질.
4왜 다른 공급자로부터 구매하지 않는가?
신하이센은 고품질의, 유한 및 마이크로 크기의 사진 화학 에칭 금속 제품의 생산에 전문으로 설립되었습니다.우리의 70명의 전문 직원들은 연구와 개발에 특화되어 있습니다., 제조 및 마케팅 서비스
5어떤 서비스를 제공할 수 있을까요?
납품 조건: FOB, CFR, CIF, EXW
허용된 지불 통화:USD, EUR, JPY, CAD, AUD, HKD, CNY
허용된 지불 방식: T/T, Paypal, 웨스턴 유니온, 현금
