| 브랜드 이름: | XHS/ Customized |
| 모델 번호: | 관습 |
| 모크: | 10 |
| 가격: | 50-100USD |
| 지불 조건: | T/T |
| 공급 능력: | 주당 10000-100000pcs |

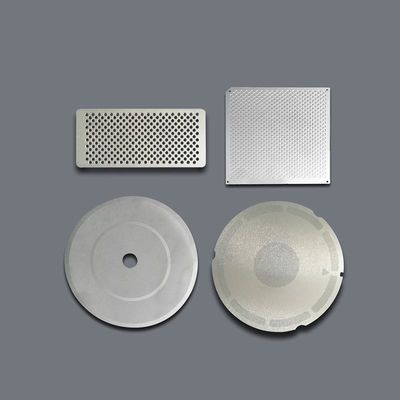

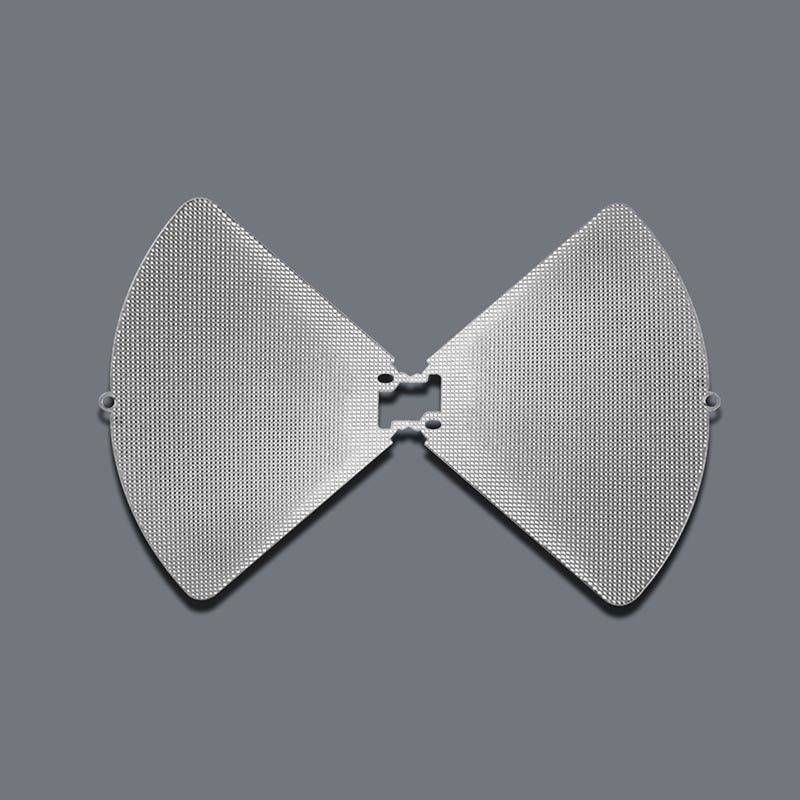

미세 부품의 정밀 니켈 엽 에치 0.05mm 두께
최첨단 마이크로 컴포넌트 제조를 위해 설계된 우리의 광화학적으로 새겨진 니켈 시트는 복잡한 마이크로 부품 생산을 위해 비교할 수 없는 차원 정확도를 (±0.005mm) 제공합니다.
니켈 엽 에치링 부품의 사양:
| 소재 | 순수한 니켈 (Ni 99.6%+) |
| 잎 두께 | 00.05-1.0mm |
| 에칭 정밀성 | ±0.01mm |
| 최소 특징 크기 | 00.03mm |
| 최대 잎 크기 | 300mm x 300mm |
| 표면 마감 | 부드럽고 톱니가 없는 가장자리; 선택적인 처리 (금판, 비화 등) |
니켈 엽 에치링 부품의 특징:
니켈 에칭을 통해 만들어진 일반적인 제품:

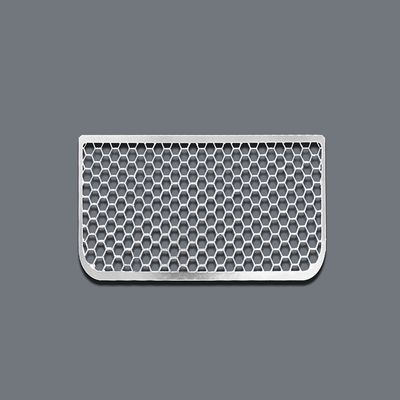

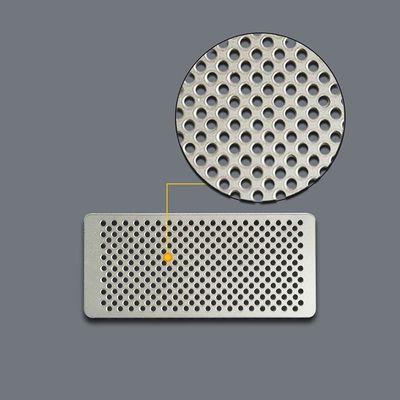

마이크로 필터, 시트, 메시
EMI/RFI 차단 부품
센서 콘택트 및 전극
소형 스프링 및 커넥터
의료기기 부품 (예를 들어, 스텐트, 미세 유체 부품)
정밀 스림 및 스피저
니켈 에칭 부품의 응용:
전자: 마이크로 커넥터, 회로 보호기, 배터리 부품.
의료: 임플란트 가능한 장치, 진단 도구, 수술 도구.
자동차: 연료전지 부품, 센서, 마이크로 액추에이터
항공우주: 가벼운 구조 부품, 열관리 시스템
산업: MEMS (마이크로 전기 기계 시스템), 광 장치.
광화학 발각의 장점:
타협 없이 복잡함: 전통적인 가공으로 달성할 수 없는 복잡한 디자인을 만듭니다.
급속한 프로토타입 제작: 설계 반복에 대한 도구 비용 없이 납품 시간을 단축합니다.
일관성: 대량에서 높은 반복성.
비용 효율성: 값비싼 단단 한 도구 를 사용하지 않습니다. 얇고 섬세 한 재료 에 적합 합니다.
어떻게 우리에게 화학 에칭을 통해 니켈 부품을 사용자 정의 할 수 있습니까?
컨설팅: 디자인 (CAD 파일 선호) 및 사양을 공유하십시오.
디자인 최적화: 우리의 엔지니어는 제조성을 위해 디자인을 정제합니다.
프로토타입 제작: 몇 일 이내에 테스트를 위해 기능 샘플을 수신합니다.
생산: 엄격한 품질 통제를 받으며 전체 생산까지 확장합니다.
후처리: 선택적인 마무리 (포화, 굽기, 청소)
왜 우리 를 선택 합니까?
ISO 인증 제조: ISO9001, ISO14001
전용 지원: 컨셉부터 배달까지의 종말부터 끝까지 엔지니어링 지원.
글로벌 선박: 국제 고객을 위한 신뢰할 수 있는 물류.
