| 브랜드 이름: | XHS/Customize |
| 모델 번호: | 사용자 정의 |
| 모크: | 30 |
| 가격: | 50-100USD |
| 지불 조건: | T/T |
| 공급 능력: | 10000-100000pcd / 주 |

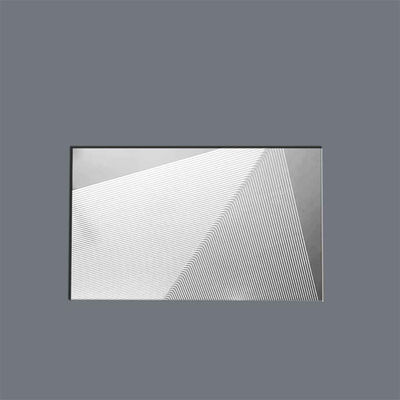

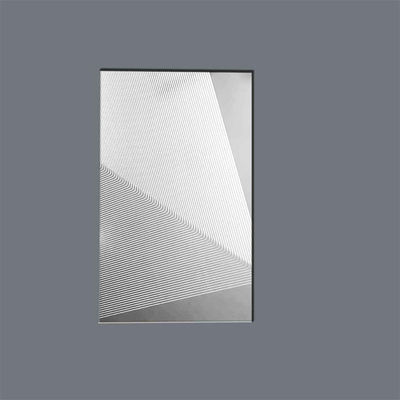

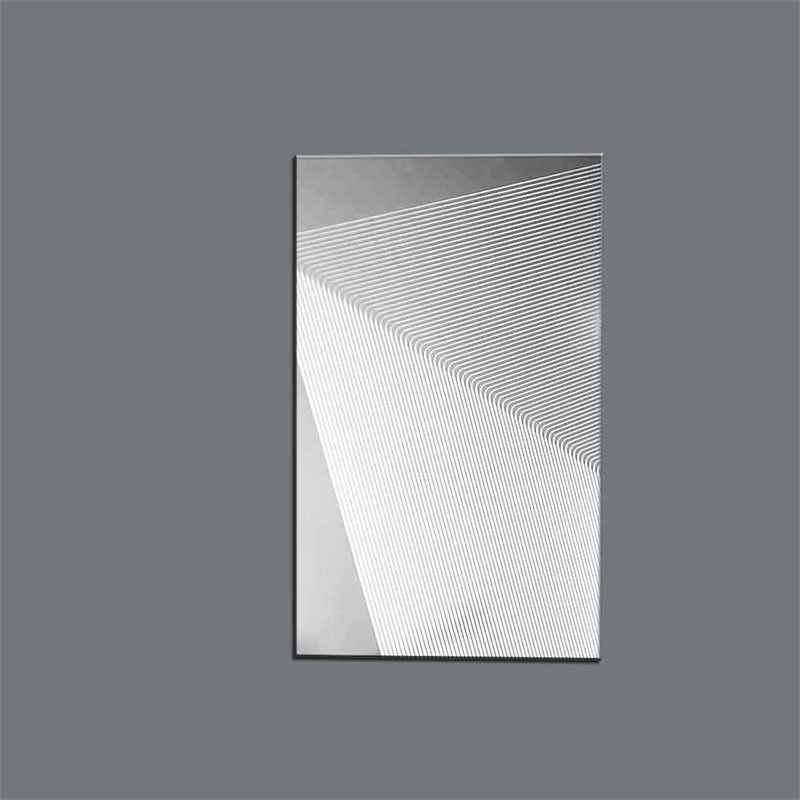

정밀 발각 인쇄 회로 열 교환기 우수한 열 효율
인쇄 회로 열 교환기전반적인 설명
신센의 화학적으로 새겨진 PCHE는 다음 세대의 컴팩트 열 교환기를 대표하며 중요한 응용 분야에서 비교할 수 없는 열 성능을 제공합니다.우리의 독점적인 광화학 발열 기술을 활용하여, 우리는 뛰어난 압력 저항을 유지하면서 뛰어난 열 전달 효율을 달성하는 복잡한 마이크로 채널 패턴을 만듭니다.
주요 이점
✔초고효율- 2500m2/m3 이하의 표면 밀도
✔극압 능력- 최대 600바르 가동압
✔콤팩트하고 가벼운- 기존 교환기보다 85% 작다
✔부식 저항성- 광범위한 재료 호환성
✔사용자 정의 흐름 디자인- 각 애플리케이션에 최적화된 채널 패턴
인쇄 회로 열 교환기사양
| 매개 변수 | 사양 |
| 가용 된 자료 | 316L SS, 인코넬 625/718, 티타늄, 하스텔로이 |
| 작동 온도 | -200°C ~ +900°C |
| 가동 압력 | 600bar까지 |
| 채널 너비 | 00.2mm - 2.0mm |
| 채널 깊이 | 0.5mm - 5.0mm |
| 판 두께 | 0.5mm - 6.0mm |
디자인 특성
•채널 패턴: 직선, 지그자그, 시누소이드 또는 사용자 정의 CFD 최적화
•레이어 스택: 디프션 결합 또는 용접 구조
•포트 구성: 가로 흐름, 반대 흐름, 다단계 설계
•특별 특징: 통합 센서, 하이브리드 채널 크기
성능 데이터
열 전달 계수: 3000-8000 W/m2K
NTU 값 최대 50
3°C 내 온도 접근
압력 하락 0.1 바
신청서
▸ 초중심적 이산화탄소 전력 순환
▸ LNG 및 냉동 처리
▸ 핵 원자로 시스템
▸ 항공 우주 열 관리
▸ 수소 연료전지 시스템
● 산업용 폐기물 열 회수
품질 보장
100% 차원 검사 (광 측정)
재료 인증서 (MTC, EN10204 3.1)
설계 압력 1.5배로 압력 테스트
ASME BPVC 섹션 VIII 디비전 1을 준수합니다
ISO 9001 및 AS9100 인증 생산
사용자 정의 옵션
✓ CFD에 최적화된 채널 디자인
✓ 특수 코팅 (Ni, Cr, 세라믹)
✓ 기기 포트
✓ 컴팩트 한 모듈 단위
✓ 시스템 통합
왜 신센 PCHE를 선택합니까?
우리의 화학적 발열 과정은 다음과 같이 가능하게 합니다.
•실제 미세 규모의 특징기계적 스트레스 없이
•완벽한 채널 균일성균형 잡힌 흐름
•복잡한 기하학가공이 불가능합니다.
•빠른 프로토타입 제작- 테스트 샘플에 2~3주
생산용량
• 프로토타입: 2-3주
• 대량 생산: 50,000+ 접시/월
• 완성된 단위: 4~8주 전속 시간
