제품 세부 정보

Created with Pixso. Created with Pixso. 상품 Created with Pixso.
사진 화학 에칭
Created with Pixso.

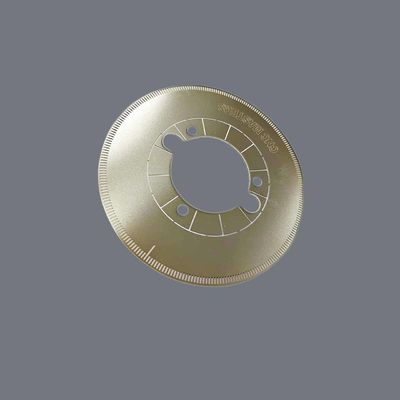

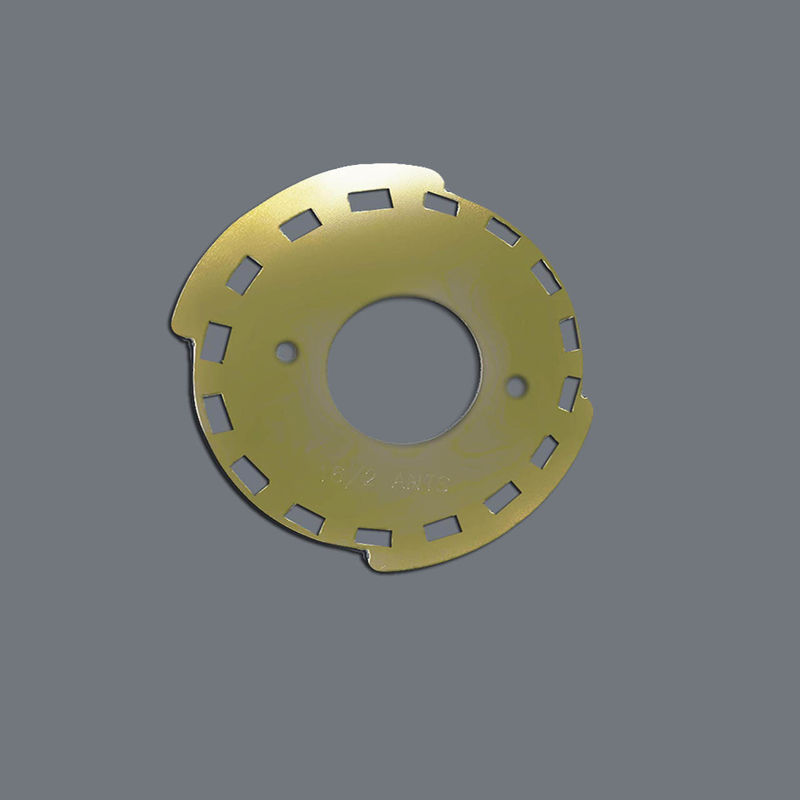

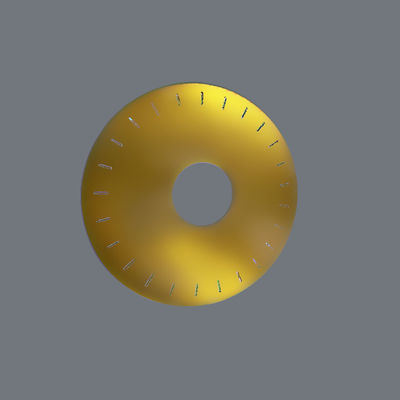

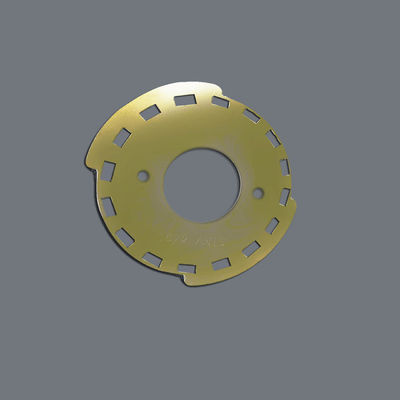

마이크로 얇은 인코더 디스크 0.02mm 두께 5-300mm 지름 사용자 정의

마이크로 얇은 인코더 디스크 0.02mm 두께 5-300mm 지름 사용자 정의

브랜드 이름: XHS/Customize
모델 번호: 사용자 정의
모크: 15
가격: 50-100USD
지불 조건: T/T
공급 능력: 10000-100000pcd / 주
자세한 정보
원래 장소:
중국
인증:
ISO 9001, ISO 14001, IATF 16949
복잡성:
높은
선행 시간:
짧은
표면 마감:
부드럽다
사용자 정의:
사용 가능
친절하게 환경적입니다:
그래요
소재:
금속
배치 사이즈:
대형에 작습니다
내구성:
높은
포장 세부 사항:
PE 가방과 통
공급 능력:
10000-100000pcd / 주
강조하다:

마이크로 얇은 인코더 디스크

,

0.02mm 인코더 디스크

,

300mm 사진 에치 프로세스

제품 설명

마이크로 얇은 인코더 디스크 0.02mm 두께 5-300mm 지름 커스터마이징



주요 장점:

  1. 미크론 이하의 정확성: 0.015mm의 직선 너비와 ±0.003mm의 위치 허용을 달성합니다.

  2. 물질적 다양성: 304/316L SS, 티타늄, 베릴륨 구리 옵션

  3. 스트레스 없는 생산: 화학적 인 에칭 은 재료 의 변형 을 방지 한다

  4. 고속 호환: ≤0.01mm TIR 10,000 RPM 이상 애플리케이션



기술 사양:

물질 선택 304/316L SS, BeCu C17200, Ti Grade1-4
두께 범위 00.02mm-1.0mm (±0.005mm)
지름 범위 5mm~300mm (자격화 가능)
라인 해상도 100-10,000 CPR (특별 패턴)
최소 특징 0.015mm 선 너비/공간
각점 정확성 ±0.01° (고정도 버전)
평면성 ≤0.02mm/m2 (≤0.01mm/m2 선택)




FAQ:

Q1: 맞춤형 인코더 디스크 프로토타입의 납품 시간은 얼마입니까?
A: 5 일 이내에 사용할 수 있는 기능 프로토 타입:

  • 재료 인증

  • 차원 검사 보고

  • 샘플 테스트 보고

Q2: 레이저로 자른 인코더 디스크와 비교하면?
A: 우리의 에치드 디스크는 다음과 같은 것을 제공합니다:

  • 가장자리 품질 50% 향상 (Ra 0.4μm 대 1.2μm)

  • HAZ (열에 영향을 받는 구역) 가 없습니다.

  • 대용량에서 30%의 비용 절감

  • 더 나은 재료 무결성

Q3: 하이브리드 금속/폴리머 인코더 디스크를 생산할 수 있나요?
A: 예, 우리는 제공합니다:

  • 폴리머로 덮인 금속 기판

  • 소재가 아닌 다른 소재

  • 투명한 창 통합

Q4: 어떤 품질 문서가 제공됩니까?
A: 다음을 포함한 완전한 추적성

  • 재료 인증 (EN 10204 3.1)

  • 제1조 점검 보고

  • 광적 특성 검증

  • RoHS/REACH 준수 선언

Q5: 동적 균형 서비스를 제공합니까?
A: 예, 우리는 제공합니다:

  • 고속 균형 (약 15,000 RPM)

  • 진동 분석 보고

  • ISO 1940-1 G2.5 균형 등급



생산 능력:

  • 프로토타입 제작: DFM 피드백과 함께 5-7일

  • 대량 생산: 500,000+ 디스크 / 월 용량

  • 포장: 반 정적 진공 밀폐

  • MOQ: 표준 디자인에 100pcs



특수부대:

  1. 광학 시뮬레이션: 패턴 가독성 검증

  2. 신호 최적화: 특정 센서에 대한 라인 패턴을 사용자 정의

  3. 다층 결합: 장착 된 층을 결합하여 내구성을 향상시킵니다.

  4. 사용자 지정 표시: 일련 번호/바르코드 추가



신센 을 선택 하는 이유

  • 15년 이상 코더 디스크 제조

  • IATF 16949 인증 생산

  • 전체적인 내부 기능

  • 24/7 엔지니어링 지원
