고 정밀 애플리케이션을 위한 광화학 발사 구리 납 프레임

고 정밀 애플리케이션을 위한 광화학 발사 구리 납 프레임

브랜드 이름: XHS/ Customized
모델 번호: 관습
모크: 10
가격: 50-100USD
지불 조건: T/T
공급 능력: 주당 10000-100000pcs
자세한 정보
원래 장소:
중국
인증:
ISO 9001, ISO 14001
재료:
구리, 구리 합금, 구리, 구리 합금
두께:
0.02mm -1.5mm
용인성:
+/- 0.005mm
생산 과정:
사진 화학 에칭, 도금, 스탬핑, 레이저 절단
포장 세부 사항:
PE 봉지 및 카튼 / 맞춤형
공급 능력:
주당 10000-100000pcs
강조하다:

사진 화학 에칭 납 프레임

,

구리 납 프레임

,

고 정밀 고 정밀 금속 에칭

제품 설명

고 정밀 애플리케이션을 위한 광 화학적 발열과 함께 구리 납 프레임



신하이젠 - 13년 ISO 인증 광화학 에치 전문가
반도체 납 프레임 및 정밀 금속 부품 전문. 금속 물질 (무화강 / 구리 / 티타늄) 을 ± 0.01mm 용도로 처리합니다.



구리 납 프레임의 사양:

소재 구리, 구리 합금 등
금속 합금 +/- 0.005mm
형태 맞춤형
신청서 반도체 IC 패키지
기술 화학적 발화, 접착, 스탬핑, 레이저 절단
특징 부러지지 않고, 부러지지 않고, 깨끗합니다.





참고로 구리 납 프레임의 프로젝트 사례:

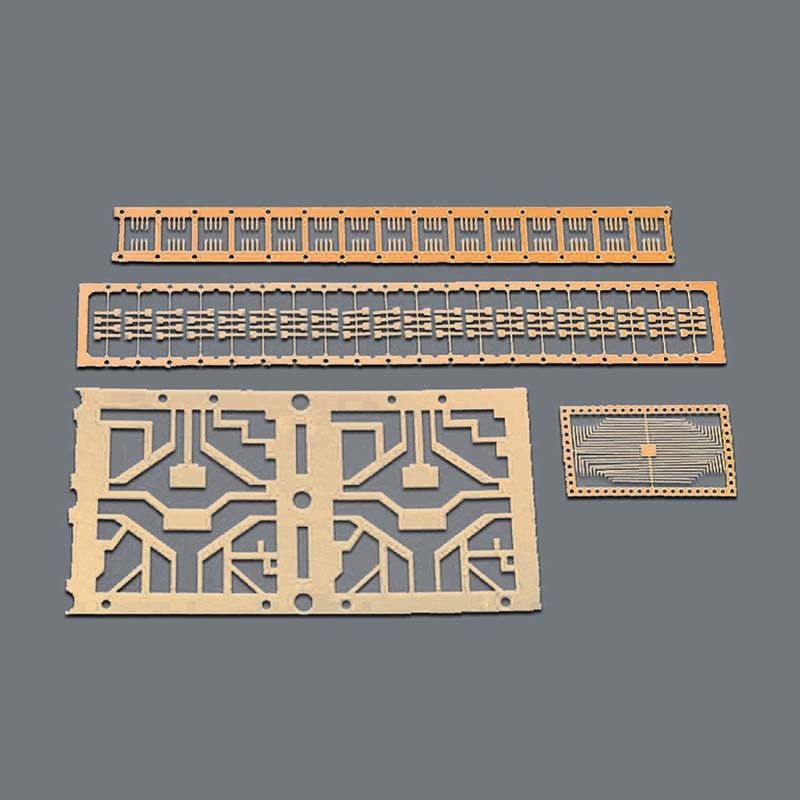

고 정밀 애플리케이션을 위한 광화학 발사 구리 납 프레임 0

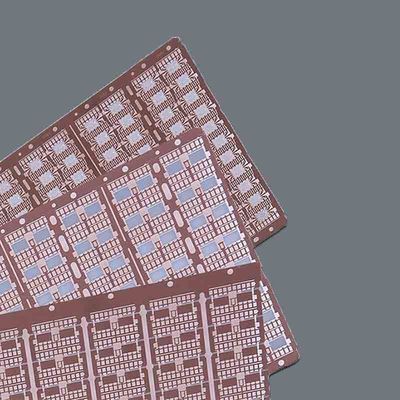

고 정밀 애플리케이션을 위한 광화학 발사 구리 납 프레임 1



구리 납 프레임의 응용:

  • 반도체 포장: 마이크로 칩 및 반도체 조립에 필수적 인, 구성 요소 간의 효율적인 전기 연결을 제공합니다.

  • 마이크로 전자제품: 전기 부품의 정확한 통합을 위해 MEMS (마이크로 전자 기계 시스템) 와 같은 마이크로 전자 장치에서 사용됩니다.

  • LED 조명: LED 구성 요소를 지원하여 최적의 성능과 수명을 위해 전기 선이 올바르게 배치되도록합니다.

  • 자동차 전자기기: 자동차 회로 보드 및 전자 시스템의 주요 부품으로 신뢰할 수 있고 고정밀 리드 프레임이 필요합니다.

  • 전기통신: 통신 장비 제조에 사용되며, 지속적이고 효율적인 연결을 보장합니다.

고 정밀 애플리케이션을 위한 광화학 발사 구리 납 프레임 2



특징사진화학석사:

  • 높은 정확성: 사진 화학적 발열 과정은 매우 상세하고 정확한 패턴을 허용, 각 납 프레임이 응용 프로그램에 필요한 정확한 사양을 충족 보장합니다.

  • 내구성 있는 구리 재료: 구리?? 의 우수한 전기 전도성 및 부식 저항성은 구리 프레임에 대한 이상적인 선택으로 까다로운 환경에서도 오래 지속되는 성능을 보장합니다.

  • 사용자 정의 가능한 디자인: 납 프레임은 정확한 사양에 따라 사용자 정의 될 수 있습니다. 디자인에서 유연성을 제공하며 특정 제품 요구 사항을 충족합니다.

  • 비용 효율적 인 제조: 사진 화학적 인 에칭 은 값비싼 곰팡이 나 도구 가 필요 없이 복잡 한 모양 과 특징 을 만드는 비용 효율적 인 과정 이다.

  • 고품질: 우리의 구리 납 프레임은 신뢰성 있는 성능과 일관성 있는 결과를 보장하기 위해 최고 수준의 품질 관리 기준으로 만들어집니다.





어떻게 우릴 비추는 건데?
1- 디자인 보내주세요.
우리는 다음과 같은 파일 형식을 허용합니다: DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw 및 Adobe Illustrator
2- 샘플 제작 선행 시간:3-10days
3엑스프레스: DHL,Fedex,TNT, 약 3-7일.
