| 브랜드 이름: | XHS/ Customized |
| 모델 번호: | XHS/ 사용자 정의 |
| 모크: | 10 |
| 가격: | 80-100USD |
| 지불 조건: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 주당 10000-100000pcs |

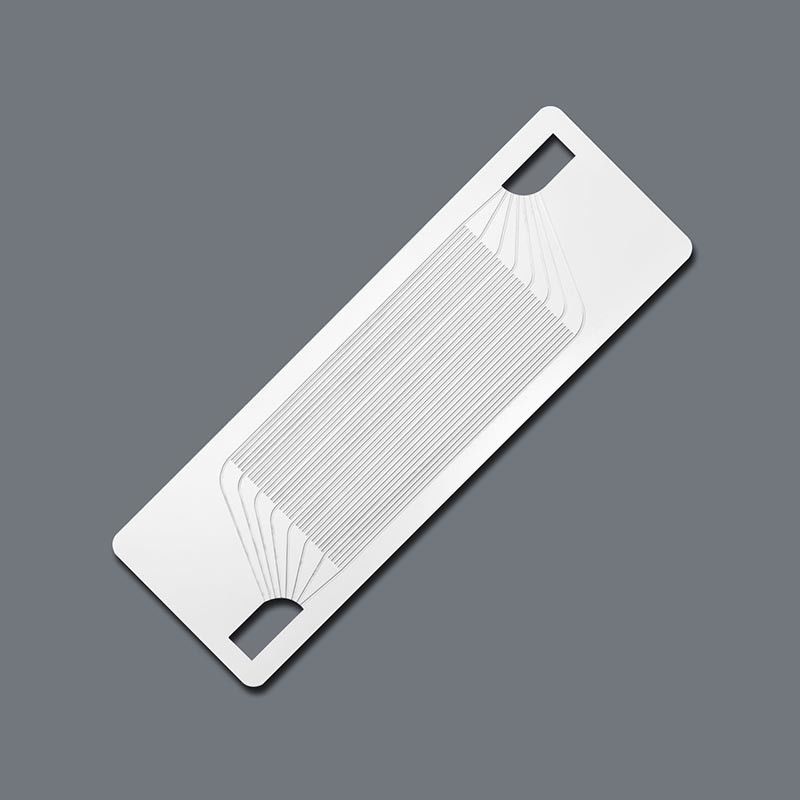

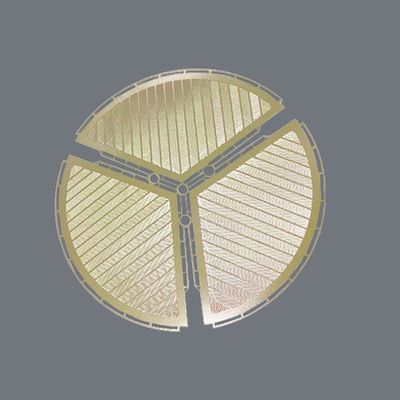

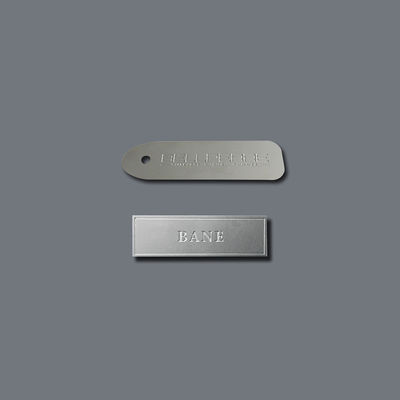

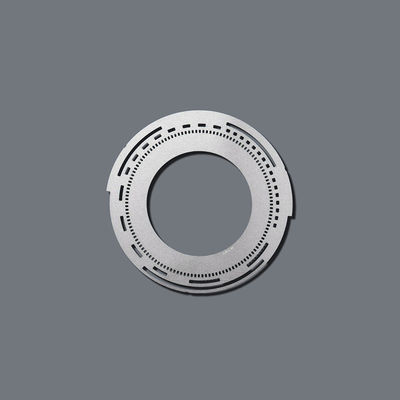

고 정밀 화학적 발열 처리와 함께 오래 지속되는 금속 부품
고정밀 화학적 발각 기술
신하이젠 고정밀 사진 화학 에칭은 0.02mm에서 1.5mm까지 두께와 ±0.005mm의 허용량으로 고품질의 에칭 금속 부품을 제조하는 데 특화되어 있습니다.우리는 당신의 사양에 맞춘 주문 크기의 부품을 제공합니다.항공우주, 전자제품, 의료기기 같은 산업을 위해 우리는 정확성을 우선시하고 고객들과 긴밀히 협력하여고품질의 솔루션우리의 첨단 에칭 프로세스를 통해 당신의 디자인을 살리기 위해 오늘 저희에게 연락하십시오.
| 철강 및 스테인리스 스틸 | 00.01mm 1.5mm | 600mm x 1500mm |
| 니켈과 니켈 합금 | 00.01mm 1.5mm | 600mm x 1500mm |
| 구리 및 구리 합금 | 00.01mm 1.5mm | 600mm x 1500mm |
| 알루미늄 | 00.01mm 1.5mm | 600mm x 1500mm |
| 티타늄 및 티타늄 합금 | 00.01mm 1mm | 600mm x 550mm |
고 정밀 화학 고각의 특징:
높은 정확성: 복잡한 디자인에 대한 좁은 관용 (± 0.005mm) 을 달성합니다.
다재다능 한 재료: 스테인레스 스틸, 구리 등 다양한 금속 에 적합 하다.
커스터마이징 가능한 크기: 특정 요구 사항에 맞게 작고 큰 부품을 생산할 수 있습니다.
기계적 스트레스가 없습니다: 변형 또는 압력 포인트가 없으므로 재료의 무결성을 유지합니다.
복잡한 기하학: 다른 방법으로는 어렵지만 세밀하고 세부적인 특징을 생성하는 데 이상적입니다.
빠른 처리: 효율적인 생산을 위해 빠른 처리 및 배송 시간.
고 정밀 화학적 발각 과정:
디자인 창조: 에치 패턴을 정의하기 위해 상세한 CAD 설계가 이루어집니다.
광 저항 응용: 광 저항 층이 금속 표면에 적용됩니다.
노출 및 발전: 디자인은 자외선에 노출되어 개발되어 패턴이 전달됩니다.
에치: 금속 은 화학 용액 에 침몰 하여 노출 된 부위 를 깎는다.
청소: 에치 후, 부품은 잔류를 제거하기 위해 철저히 청소됩니다.
검사: 최종 제품은 정확성, 품질 및 허용량 준수 여부를 검사합니다.
고 정밀 화학 에칭의 응용:
