브랜드 이름: | XHS/Customize |
모델 번호: | 사용자 정의 |
모크: | 10 |
가격: | 50-100USD |
지불 조건: | T/T |
공급 능력: | 10000-100000pcd / 주 |
전반적인 설명

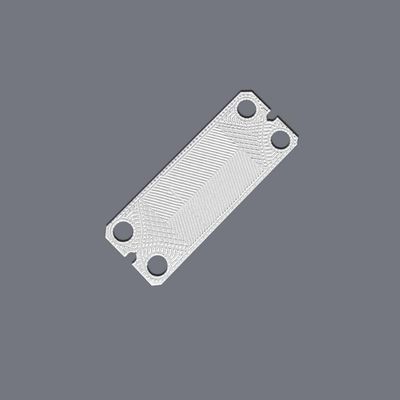

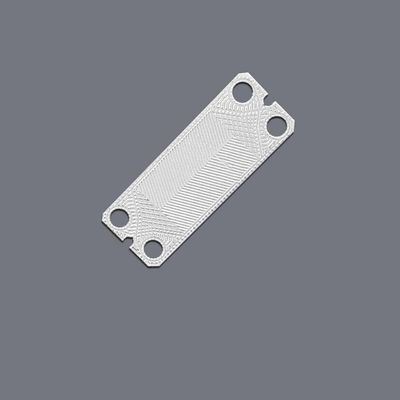

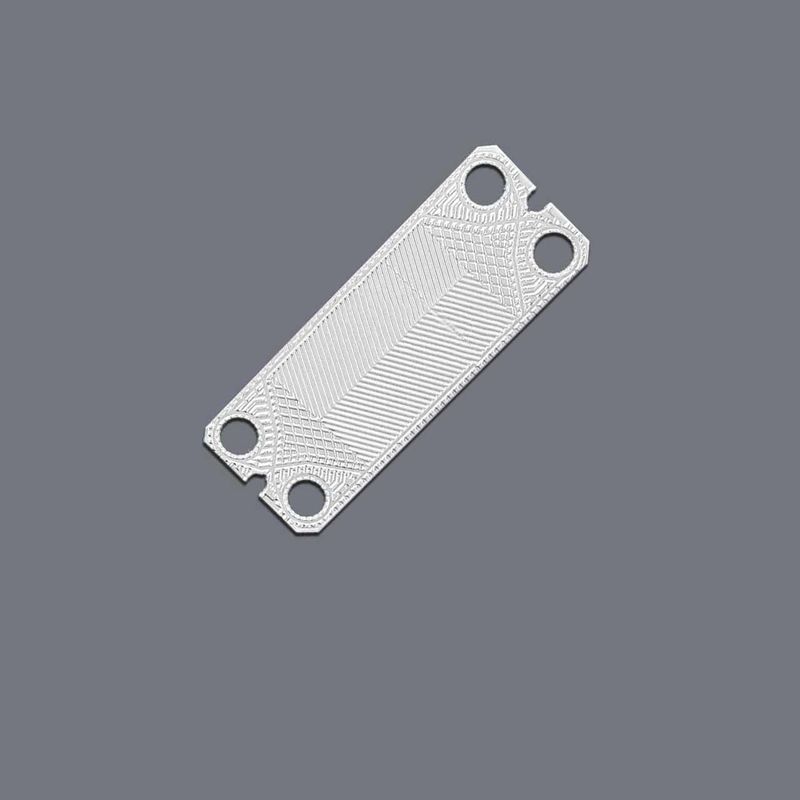

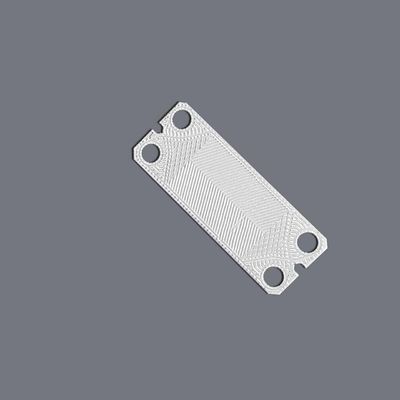

신센 테크놀로지는고밀도로 새겨진 양극판PEM 연료전지, redox 흐름 배터리 및 기타 전기 화학 용품우리의 첨단 화학적 에칭 기술은 복잡한 흐름 필드 패턴의 대량 생산을 미크론 수준의 정확도로 가능하게 합니다., 전통적인 제조 방법에 비해 우수한 성능과 비용 이점을 제공합니다.
매개 변수 | 사양 |
---|---|
물질 선택 | 316L 스테인리스 스틸, 티타늄 (등급 1/2), 니켈 201, 알루미늄 5052 |
두께 범위 | 0.1mm - 1.0mm (특수한 용도로 1.5mm로 확장) |
판 크기 | 최대 500mm × 500mm (특별 크기가 가능합니다) |
차원 허용 | ±0.03mm (표준), ±0.01mm (높은 정확도) |
채널 너비 | 0.2mm - 3.0mm (특별 디자인 사용 가능) |
채널 깊이 | 0.05mm - 0.8mm (±0.01mm 허용) |
표면 거칠성 | Ra 0.8μm (어치된 상태), Ra 0.4μm (폴리싱된 상태) |
생산용량 | 1,0001000+ 접시/개월 |
평면성 | ≤0.05mm/m2 |
✔초정밀 흐름 채널- ± 0.03mm 패턴 정확도를 유지
✔물질 전문 지식- 전도성 코팅을 가진 부식 저항성 합금
✔디자인 유연성- 뱀 모양, 평행, 칸막이 모양 또는 맞춤형
✔비용 효율성-CNC 가공에 비해 비용 절감 50%~70%
✔빠른 프로토타입 제작- 7~10일 안에 기능 샘플
✔확장 가능한 생산- 프로토타입에서 대량 생산으로의 원활한 전환
Q1: 당신이 달성할 수 있는 최소한의 특징 크기는 무엇입니까?
A: 우리는 일반적으로 0.05mm 깊이와 0.15mm 폭의 채널을 생산하고 있으며, 중요한 응용 프로그램에 0.1mm 기능을 달성 할 수 있습니다.
Q2: 당신의 에치 된 판은 스탬프 / 그래피트 판과 어떻게 비교합니까?
A: 그레이드 판은 다음과 같은 것을 제공합니다:
더 나은 차원 정확성 (±0.03mm 대 ±0.1mm)
물질 스트레스가 없거나 변형되지 않습니다.
더 복잡한 채널 기하학
더 빠른 디자인 반복
Q3: 경식 보호용으로 어떤 코팅을 제공합니까?
A: 우리는:
금장 (0.1-0.5μm)
TiN/TiCN PVD 코팅
선도성 폴리머 코팅
애플리케이션별 맞춤형 솔루션
Q4: 어떤 품질 인증서가 있습니까?
A: 우리의 생산은:
ISO 9001:2015 인증
IATF 16949을 준수 (자동차 등급)
재료 추적성 (EN 10204 3.1/3.2)
Q5: 당신은 가스 확산을 위해 미세 포러스 판을 생산 할 수 있습니까?
A: 예, 우리는 다음과 같은 접시를 만들 수 있습니다.
00.03mm 미세 구멍
개방면적 비율 30-70%
통합 포러스 층
Q6: 어떤 테스트를 수행합니까?
A: 표준 테스트는 다음을 포함합니다.
헬륨 누출 테스트 (<1×10−9 mbar·L/s)
접촉 저항 측정 (<10mΩ·cm2)
소금 스프레이 테스트 (500시간 이상)
압력 하락 분석
•15년 이상의 경험정밀 금속 에치링
•집 내 의 완전 한 능력설계부터 최종 검사까지
•신속 한 회전- 프로토타입은 5-7일
•비용 최적화- 값비싼 도구가 필요없어
•기술 지원- CFD 시뮬레이션 지원
